Las guías finales a los bloques de terminales PLC para el cableado impecable

En el mundo de alto riesgo de la automatización industrial, donde los milisegundos son importantes y la confiabilidad no son negociables, su sistema PLC (controlador lógico programable) es tan fuerte como su conexión más débil. Cuando se trata de la tarea crítica del  cableado de señal en los sistemas PLC , el humilde El bloqueo terminal  juega un papel crítico  . Elegir los bloques terminales correctos  no se trata solo de conveniencia; Se trata de salvaguardar la integridad de la señal, evitar el tiempo de inactividad costoso y garantizar que su sistema de control funcione sin problemas. Este artículo se sumerge profundamente en por qué los bloques de terminales especializados  para el cableado de la señal PLC son esenciales y cómo seleccionar los componentes perfectos para su aplicación.

Por qué la señal de cableado exige atención especial?

Cuando los ingenieros y los especialistas en adquisiciones buscan ' bloques de terminales  para el cableado de señal en los sistemas PLC,' están impulsados por necesidades y preocupaciones muy específicas:

Prevención de la degradación y ruido de la señal:  las señales análogas de bajo voltaje (4-20 mA, 0-10V) y las señales digitales son increíblemente susceptibles a la interferencia (EMI/RFI) de los cables de alimentación cercanos, los motores. estándar Los bloques de terminal de potencia  a menudo carecen del blindaje o filtrado necesario.

Asegurar la precisión y  la confiabilidad:  una señal ruidosa o degradada significa lecturas de sensores inexactos, comportamiento errático del actuador o incluso una falla completa del proceso. Los usuarios necesitan bloques que garanticen una transmisión de señal constante. Los gabinetes PLC están limitados por el espacio. El cableado de la señal a menudo implica cientos o miles de puntos. Cada bloques debe ser compacto, claramente etiquetado y facilitar el cableado ordenado y manejable. Entonces, para garantizar que los productos completos funcionen sin problemas.

Simplificando la resolución de problemas y el mantenimiento:  cuando algo sale mal, los técnicos necesitan aislar y probar rápidamente las señales. Los bloques terminales con puntos de prueba, características de desconexión o indicadores visuales claros son cruciales. Los entornos industriales son duros. Las conexiones deben permanecer seguras a pesar de la vibración, las fluctuaciones de temperatura y los remolcadores accidentales.    El aislamiento adecuado (distancias de espacio libre) entre los circuitos de señal y los voltajes/circuitos de potencia más altos es crítica para la seguridad (UL, ROHS, CE, CQC, ISO14001/ISO9001, VDE,  estándares IEC) e integridad del sistema.

Bloques terminales: los héroes estrella  de la integridad de la señal del PLC

Los bloques terminales  son mucho más que simples puntos de conexión. Para el cableado de la señal PLC, son componentes de interfaz sofisticados diseñados para abordar los desafíos anteriores.

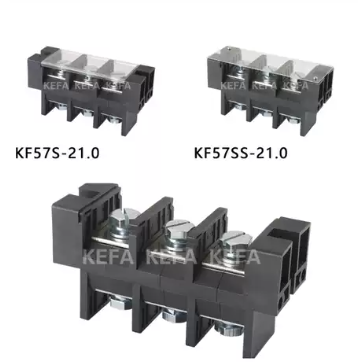

de barrera de terminal de tira Bloques :  circuitos adyacentes físicamente separados utilizando paredes aislantes, evitando el contacto accidental y la reducción de la diafonía.

Bloques blindados:  incorpore carcasas metálicas o abrazaderas de conexión a tierra específicamente diseñadas para terminar los escudos de cable de manera efectiva. La conexión a tierra adecuada del escudo en el bloque terminal es primordial para drenar el ruido lejos de los conductores de señal sensibles.

Bloques filtrados:  Integre condensadores o ferrita directamente en el bloque para suprimir la interferencia electromagnética (EMI) de alta frecuencia en las líneas de señal antes de alcanzar la tarjeta de entrada PLC.

Subgadora de tornillo:  la opción tradicional y robusta que ofrece una alta fuerza de contacto, excelente para cables sólidos y varados. Requiere una aplicación de par adecuada.

Spring Swins (abrazadera de jaula, empuje):  instalación más rápida, resistente a la vibración e ideal para modificaciones frecuentes. Excelente para cables varados. Los tipos de presión ofrecen la conexión más rápida.

Principalmente para cables de cinta ensamblados o cables discretos, ofreciendo una terminación de masa muy rápida pero menos flexibilidad para los cambios de campo.

Prueba y desconexión:  los bloques con enchufes de prueba o palancas de desconexión permiten a los técnicos insertar de forma segura equipos de prueba o aislar un circuito sin eliminar físicamente los cables, un ahorro masivo de tiempo durante la puesta en marcha y la solución de problemas.

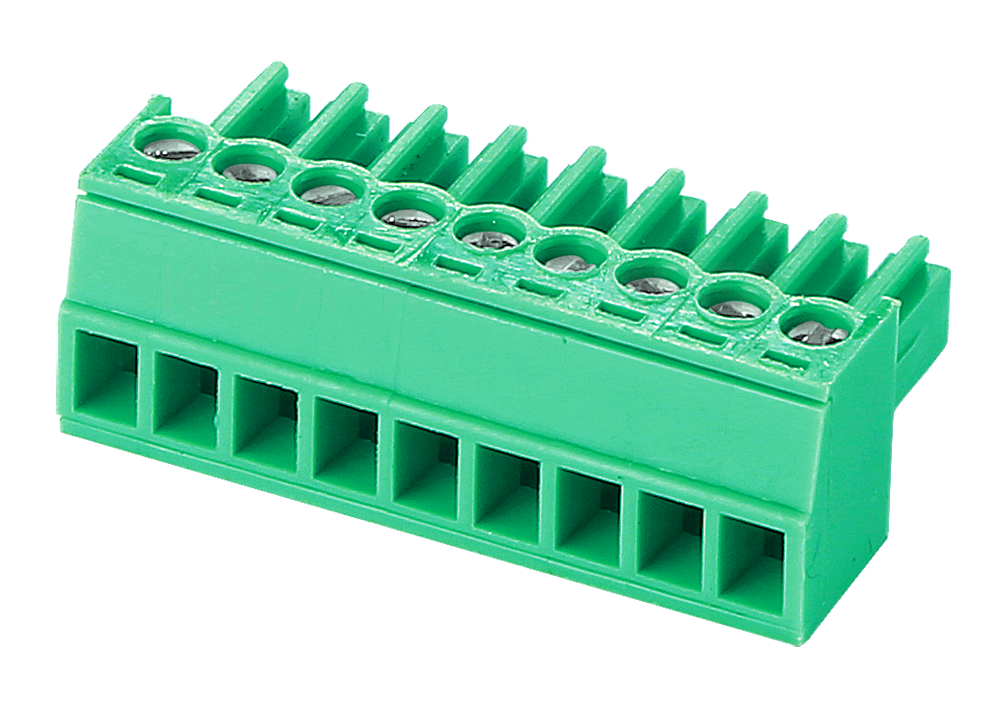

Enchufe-in (Cage  Clamp SPTT): Enriquecedor de bloques de terminales también llamados bloques de terminales enchufables permite una conexión/desconexión rápida de arneses enteros desde la base fija montada en el riel DIN . Esencial para sistemas modulares y reemplazo de tarjeta PLC fácil.

Marcado y etiquetado:  las opciones de marcado claras, duraderas y fácilmente visibles (banderas integradas, portadores de etiquetas) no son negociables para el cableado y la documentación precisos. La codificación de colores también es común.

Bloques de potenciómetro/puente:  utilizado para configurar señales analógicas (configurar un rango de 4-20 mA) o crear conexiones de bus comunes directamente dentro del sistema de bloque de terminal  .

Construcción y materiales:

Material de vivienda:  termoplásticos de alta calidad (PA66, PBT , LCP ) que ofrece una excelente llama (UL94 V-0), alto índice de seguimiento comparativo (CTI) para seguridad eléctrica y resistencia a los productos químicos y el calor.

Material del conductor:  bronce de fósforo u otras aleaciones de cobre con recubrimiento apropiado (estaño, plata, oro) para baja resistencia de contacto, resistencia a la corrosión y confiabilidad a largo plazo.  Este material se reúne con el Estándar Internacional.

Diseño compacto:  perfiles delgados maximizando el número de puntos en PER Din Longitud del riel.

Elegir el bloque de terminal correcto para su cableado de señal PLC: consideraciones clave

No dejes que tus señales críticas sean una ocurrencia tardía. Use esta lista de verificación

Tipo de señal:  ¿Analógico (voltaje/corriente)? Digital (encendido/apagado)? ¿Digital de alta velocidad? Tipo de sensor?  Cada uno tiene necesidades específicas de susceptibilidad y conexión de ruido.

Niveles de voltaje y corriente:  los niveles de señal son bajos (típicamente <30V, <100 mA), pero asegúrese de que la calificación del bloque proporcione un amplio espacio para la cabeza. La calificación de voltaje de aislamiento es crítica para la seguridad.

Condiciones ambientales:  ¿Rango de temperatura? ¿Humedad? ¿Presencia de polvo, aceites o productos químicos? Niveles de vibración?  Dicta las especificaciones del material y la protección de ingreso (clasificación IP) si es necesario.

Requisitos de inmunidad de ruido:  ¿El medio ambiente es eléctricamente ruidoso?  Considere fuertemente bloques protegidos y/o filtrados.

Restricciones de densidad y espacio:  ¿Cuántos puntos de E/S? ¿Cuánto espacio en riel DIN está disponible?  Busque diseños ultra compactos.

Necesidades de mantenimiento y solución de problemas:  ¿Las señales necesitarán pruebas frecuentes?  Priorice bloques con funciones de prueba/desconexión.

Tipo de cableado y tamaño:  ¿Alambre sólido o varado? Calibre (AWG/MM⊃2;)?  Haga coincidir con el rango especificado y la tecnología de conexión del bloque ( tornillo frente a Spring vs Push-In).

Cumplimiento regulatorio:  ¿Qué estándares deben cumplirse? (UL, IEC, ATEX, etc.)  Verifique las certificaciones.

Profundición futura:  considere la posible expansión o los cambios. Los sistemas enchufables  ofrecen una gran flexibilidad.

Las mejores prácticas de instalación para la integridad de la señal

Incluso los mejores bloques de terminales  fallan si se instalan mal:

La conexión a tierra adecuada:  este es el factor más crítico. Asegúrese de que los escudos de cable se terminen de manera limpia y continua al bloque de terminal de conexión a tierra de escudo designado , que debe tener una ruta de baja impedancia al punto de tierra central de la estrella del gabinete.

Separación de la potencia:  cables de señal de ruta y cables de alimentación en bandejas o conductos separados. Si deben cruzar, hágalo en ángulo recto. Mantener la máxima separación física dentro del gabinete.

Cableado ordenado y organizado:  use férulas en cables varados. Mantenga el cableado corre ordenado y seguro. Evite bucles innecesarios que puedan actuar como antenas para el ruido.

Torque correcto:  si usa terminales de tornillo , aplique el par especificado del fabricante. El subtuito causa alta resistencia y calor; Terminales o cables de daños excesivos.

Etiquetado transparente:  etiquete  cada  cable y  cada punto  de bloqueo terminal  de manera consistente según el esquema. Futuro usted (o su técnico) estará agradecido.

La  tendencia futura : bloques inteligentes e  integración io t

La tecnología de bloque terminal  está evolucionando:

Diagnósticos integrados:  terminales bloques  con LED incorporado que indica presencia de señal, sobre  las condiciones de corriente o circuito abierto.

Monitoreo de la condición:  temperatura de detección o resistencia de contacto dentro del bloque para predecir las necesidades de mantenimiento.

IO T:  Conectividad  bloquea que actúan como nodos de datos, transmitiendo el estado de conexión o los datos del sensor directamente en redes industriales (IO-Link).

Materiales mejorados:  aún más alta CTI, resistencia a la temperatura y miniaturización.

Conclusión: no se comprometa en la autopista de señales

En el complejo ecosistema de un sistema de control PLC, el cableado de señal es el sistema nervioso vital. Descuidar la calidad y la idoneidad de sus bloques terminales para estas señales sensibles es una apuesta con rendimiento, confiabilidad y seguridad. Al comprender los desafíos únicos del cableado de la señal PLC (susceptibilidad al ruido, densidad, necesidades de solución de problemas) y seleccionar bloques de terminales específicamente diseñados para abordarlos (centrándose en el aislamiento, el blindaje, la confiabilidad de la conexión y las características como las pruebas), crea una base robusta para su automatización.

Invertir en la derecha ' Bloques de terminal  para el cableado de señal en los sistemas PLC ' no es un gasto; Es una inversión en excelencia operativa, tiempo de inactividad reducido, control de procesos preciso e integridad del sistema a largo plazo. Haga que la conexión cuente.
