Selezionare il corretto pin del connettore terminale è fondamentale per una connessione elettrica stabile. Dobbiamo considerare i seguenti fattori:
Shanye Electronics Co;Ltd è stata fondata nel 2017 ed è la filiale di KEFA ELECTRONICS, basata su un team ad alta tecnologia, che ha sviluppato tipi di connettore veritieri

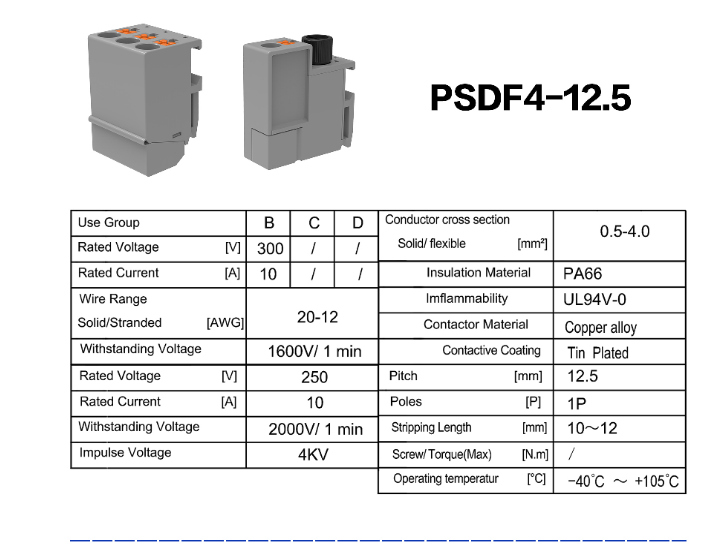

come morsettiera del trasformatore morsettiera , da 35 mm, morsettiere a barriera, morsettiera a bassa tensione, morsettiera di distribuzione, morsettiera per barca, morsettiera a molla , ecc.
Connettore cavo maschio-maschio : utilizzato per collegare due cavi con estremità maschio.
Connettori a 2 pin : ideali per semplici connessioni a due fili.
Connettore presa a 2 pin – Progettato per applicazioni plug-and-play.
Morsettiera Wago : connettori a molla per un'installazione rapida.
Guida DIN Wago – Utilizzata nei pannelli di controllo industriali.
Connettore impermeabile : essenziale per ambienti esterni o umidi.
Valutazione di corrente e tensione
Assicurarsi che i pin elettrici corrispondano ai circuito per evitare il surriscaldamento. requisiti di corrente e tensione del Compatibilità del diametro del filo: i connettori a spina devono adattarsi ⊃2 all'area della sezione trasversale del filo (ad es. 0,5 mm ; , 2,5 mm ⊃2; ) per evitare collegamenti allentati o stretti.
Materiale e ambiente: per ambienti corrosivi, utilizzare tipi di connettori impermeabili (IP67/IP68).
Le applicazioni ad alta temperatura possono richiedere materiali ceramici o resistenti al calore.
Spegnimento: scollegare sempre l'alimentazione prima di lavorare con connettori elettrici per evitare scosse o cortocircuiti.
Strumenti richiesti Spellafili (spela 5-10 mm di isolamento), cacciaviti (per terminali a vite), strumento di crimpatura (per connettori a pin di cavo)
Multimetro (per test di resistenza)
Preparazione del filo
Spelare attentamente l'isolamento : il filo esposto non deve essere troppo esposto. I connettori elettrici a pin , noti anche come connettori elettrici di tipo pin, sono nell'industria componenti essenziali nei sistemi elettrici, , nell'illuminazione, negli elettrodomestici, nel sistema di controllo LED, che garantiscono connessioni sicure e affidabili. Pertanto, l'installazione e l'utilizzo corretti dei connettori pin possono prevenire guasti del circuito, surriscaldamento e potenziali pericoli. La seguente guida s copre gli aspetti chiave dell'utilizzo dei connettori pin , tra cui selezione, installazione, controlli di sicurezza ed errori comuni da evitare.
breve o troppo lungo.
Per i fili a trefoli, attorcigliare saldamente i trefoli o utilizzare una ghiera per evitare lo sfilacciamento.
3. Processo di cablaggio passo dopo passo
Terminali a vite
Allentare la vite.
Inserire completamente il cavo nei pin del connettore del terminale.
Stringere saldamente la vite (evitare di stringere eccessivamente per evitare danni al filo).
Tirare delicatamente il filo per garantire una vestibilità sicura.
Terminali a molla (morsettiera Wago)
Premere la leva a molla con un cacciavite.
Inserisci il filo.
Rilascia la leva : il terminale Wago bloccherà automaticamente il filo.
Connettori a crimpare ( connettori a spina pin )
Inserire il filo spelato nel manicotto a crimpare.
Utilizzare uno strumento di crimpatura per proteggere la connessione.
Verificare la presenza di una piega solida senza fili sciolti.
Connessioni saldate
Saldare il filo ai connettori elettrici di tipo pin.
Garantire un giunto di saldatura liscio e brillante (nessuna saldatura a freddo).
Copertura con guaina termorestringente per isolamento.
4. Controlli di sicurezza e qualità
Prova di resistenza al contatto
Utilizza un multimetro per misurare la resistenza : un'elevata resistenza indica una connessione scadente.
Assicurarsi che non vi siano conduttori esposti.
Se necessario, utilizzare nastro o maniche isolanti.
Prova di resistenza meccanica
Tirare delicatamente il filo per verificare che non si stacchi dal connettore maschio-maschio.
Etichettatura e documentazione
Per cablaggi complessi, etichettare i connettori a 2 pin per una facile identificazione e manutenzione.
5. Precauzioni chiave
✔ Evitare il sovraccarico : non superare la corrente nominale dei pin elettrici.
✔ Prevenire l'ossidazione : utilizzare gel anticorrosivo sui fili di rame.
✔ Manutenzione regolare : controllare il serraggio delle viti in ambienti ad alte vibrazioni.
✔ Segui gli standard : rispetta le norme di sicurezza IEC, UL o GB.
6. Errori comuni e soluzioni
❌ Fili allentati : inserirli completamente e serrarli correttamente.
❌ Spelatura troppo lunga/corta – Regolare la lunghezza di spelatura (5-10 mm).
❌ Serraggio eccessivo – Utilizzare un cacciavite a coppia controllata.
Soluzione: eseguire un test di trazione e un controllo della resistenza prima dell'accensione.
7. Applicazioni speciali
Circuiti ad alta tensione
Utilizzare pin del connettore terminale ad alto isolamento per evitare la formazione di archi.
Segnali ad alta frequenza
Scegli connettori pin schermati per ridurre al minimo le interferenze.
Uso esterno/industriale
La morsettiera impermeabile (IP67/IP68) è obbligatoria per la protezione dall'umidità.
L'uso corretto dei connettori elettrici a pin migliora l'affidabilità e la sicurezza del circuito. Sia che si utilizzino morsettiere Wago , connettori con presa a 2 pin o connettori impermeabili , seguire le migliori pratiche garantisce prestazioni a lungo termine. Per i sistemi critici, gli elettricisti professionisti dovrebbero gestire l'installazione e le ispezioni periodiche.
Selezionando i connettori elettrici del tipo pin corretto e rispettando le linee guida sulla sicurezza, è possibile mantenere collegamenti elettrici efficienti e privi di rischi.
