Was ist der Unterschied zwischen Terminalelektronik und Verdrahtungsterminals?

Die Terminalelektronik . ist der Schlüsselpunkt eines Geräts mit elektronischen Bauteilen Unter „Terminalelektronik  “ versteht man unter Umständen auch einen elektrischen Steckverbinder an diesem Endpunkt, der als wiederverwendbare Schnittstelle zu einem Leiter fungiert und einen Punkt schafft, an dem externe Schaltkreise angeschlossen werden können. Ein Terminal kann einfach das Ende eines Kabels sein oder mit einem Steckverbinder ausgestattet sein.

In vielen Datenanalysen bedeutet Terminalelektronik einen Punkt, an dem theoretisch Verbindungen zu einem Netzwerk hergestellt werden können, und bezieht sich nicht unbedingt auf ein physisches Objekt. In diesem Zusammenhang, insbesondere in älteren Dokumenten, wird manchmal auch von pole,2p,3p,4p bis hin zu xpoles gesprochen . In Schaltplänen werden Anschlüsse für externe Verbindungen durch leere Kreise gekennzeichnet. Sie unterscheiden sich von Knotenpunkten, die vollständig innerhalb des Schaltkreises liegen und durch ausgefüllte Kreise gekennzeichnet sind.

Vorteile Terminalelektronik der

Bereitstellung der Verbindung: Die Anschlusselektronik (Anschlussblöcke) führt Drähte und andere Leiter zusammen und sorgt so für einen sicheren Verbindungspunkt. Dies dient zur Verbindung von Schaltungselementen oder mit einer Leiterplatte.

Modulare Verbindung: Modulare Terminaldesigns verleihen Systemen Flexibilität und Modularität. Es dient zum einfachen Anschluss verschiedener Geräte in Industrieumgebungen oder komplexen Schalttafeln.

Einfache Wartung: Klemmenblöcke ermöglichen ein einfaches Einführen und Entfernen von Drähten und erleichtern so die Wartung. Reihenklemmen werden häufig verwendet, um ein defektes Gerät schnell auszutauschen oder zu reparieren.

Bereitstellung von Isolierung: Isolierte Reihenklemmen verhindern Kurzschlüsse und andere elektrische Probleme dank des Isoliermaterials, das die Anschlusspunkte umgibt.

Ordnung und Sicherheit: Klemmenblöcke dienen dazu, Leitungen regelmäßig anzuschließen und für eine aufgeräumte Struktur zu sorgen. Dies verbessert sowohl die Sicherheit als auch die Wartungsprozesse.

Flexibler Einsatz: Terminaltypen können je nach Anwendungsbereich und Bedarf flexibel eingesetzt werden. Dies bietet die Freiheit, verschiedene Terminaltypen in verschiedenen Projekten und Systemen auszuwählen.

Schnelle Montage: Typen wie Federklemmenblöcke und Schraubklemmenblöcke bieten die Vorteile einer schnellen Installation und Wartung. Dies hilft, Zeit bei Systemänderungen oder Wartungsarbeiten zu sparen.

Verschiedene Anschlussmöglichkeiten: Verschiedene Terminaltypen bieten verschiedene Anschlussmöglichkeiten. Dies ist nützlich, um unterschiedliche Leitertypen, Querschnitte und Anschlussanforderungen zu berücksichtigen.

Modularität und Layout: Modulare Anschlussblöcke, wie z. B. DIN-Schienen-Anschlussblöcke , sorgen für Modularität und Ordnung in Systemen. Dies ist ein großer Vorteil beim Einsatz in komplexen Anlagen und Schalttafeln.

Hochstromkapazität: Hochstrom-Klemmenblöcke sind für den Einsatz in Stromversorgungssystemen mit der Fähigkeit, große Stromwerte zu übertragen, optimiert. Deshalb werden sie bevorzugt in großen Industrieanlagen und Energieverteilungssystemen eingesetzt. Daher spielen Reihenklemmen eine grundlegende Rolle in elektrischen und elektronischen Systemen.

Die Wahl des richtigen Klemmenblocktyps ist entscheidend für die Herstellung einer sicheren und ordnungsgemäßen elektrischen Verbindung. In einem breiten Anwendungsspektrum von Elektroinstallationen bis hin zu industriellen Automatisierungssystemen sind Reihenklemmen eine unverzichtbare Komponente, um die Robustheit und Zuverlässigkeit elektrischer Verbindungen zu erhöhen. Verdrahtungsklemmen oder Steckverbinder, auch Reihenklemmen oder Klemmleisten genannt, sind wesentliche Bestandteile elektrischer und elektronischer Schaltkreise. Sie dienen als Verbindungspunkte für verschiedene Drähte, Kabel und Geräte. Mit Hilfe von Verdrahtungsklemmen können Benutzer elektrische Komponenten und Systeme ohne große Schwierigkeiten einfach installieren, austauschen, testen und reparieren. Lassen Sie uns nun die Arten, Eigenschaften und Verwendungshinweise der Verkabelungsklemmen im Detail besprechen.

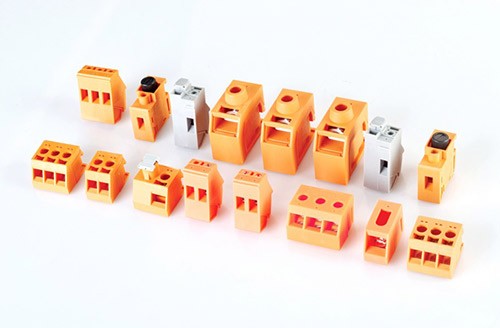

Arten und Eigenschaften gängiger Verdrahtungsklemmen

1.Schraubklemmenblöcke

Schraubklemmenblöcke sind die traditionellste Art von Verdrahtungsklemmen. Dabei werden die Drähte abisoliert und dann um eine Schraube gewickelt, die mit einem Schraubenzieher festgezogen wird. Die Vorteile von Schraubklemmenblöcken sind ihre Zuverlässigkeit, niedrige Kosten und einfache Wartung. Allerdings erfordert die Verkabelung mehr Zeit und Mühe und sie können sich mit der Zeit lockern, wenn sie Vibrationen ausgesetzt werden.

Schraubklemmenblock – schwarz Schraubklemmenblock – rot

2.Druckklemmenblöcke

Druckklemmenblöcke sind hinsichtlich ihrer Zuverlässigkeit und geringen Kosten den Schraubklemmenblöcken ähnlich. Druckklemmenblöcke benötigen jedoch weniger Zeit für die Verdrahtung und bieten einen gleichmäßigeren Kontaktdruck als Schraubklemmenblöcke. Anstatt eine Schraube festzuziehen, führt ein Benutzer das Drahtende in die Klemmenleiste ein und drückt es dann mit einer federbelasteten Klemme nach unten.

Die Klemme drückt den Draht gegen eine Stromschiene und hält ihn fest. Durch diese Konstruktion eignen sich Druckklemmenblöcke ideal für Anwendungen, bei denen häufige Unterbrechungen erforderlich sind.

3.Steckbare Klemmenblöcke

Steckbare Reihenklemmen , beispielsweise DIN-Schienenklemmen, sind teurer als Schraub- und Druckklemmen. Sie haben jedoch den Vorteil, dass sie einfach zu installieren und zu entfernen sind.

Steckbare Reihenklemmen verfügen über eine Buchse. In die Steckerstecker schnell und einfach eingesteckt werden können. Sie werden häufig in Bereichen eingesetzt, in denen ein häufiger Geräteaustausch oder eine häufige Wartung erforderlich ist.

Steckbare Klemmenblöcke.

4.Federkäfigklemmenblöcke

Federklemmenblöcke haben einen ähnlichen Aufbau wie Druckklemmenblöcke, verfügen jedoch über zusätzliche Halte- und Vibrationsfestigkeit. Darüber hinaus erfordert die Installation weniger Zeit und Fachwissen als Schraubklemmenblöcke.

Sie verwenden einen Federkäfig mit einem V-förmigen Draht, der beim Einführen des Benutzers gegen den Draht drückt. Der Federkäfig stellt automatisch eine formschlüssige Verbindung her und übt einen konstanten Druck auf den Draht aus, wodurch der Drahtanschluss sicherer wird.

Schienentyp mit Federkäfig

Nutzungshinweise und Vorsichtsmaßnahmen für Verdrahtungsklemmen

1.Wählen Sie geeignete Verdrahtungsklemmen

Die Auswahl der richtigen Verdrahtungsklemmenblöcke hängt von den Anforderungen der Anwendung ab, wie z. B. Stromstärke, Spannung, Drahtquerschnitt und Umgebungsbedingungen. Um die optimale Zuverlässigkeit und Leistung des Systems zu gewährleisten, ist es wichtig, die richtigen Verdrahtungsklemmen auszuwählen. Wir sollten darauf achten, die Verwendung von Steckverbindern mit zu hoher oder zu niedriger Nennleistung zu vermeiden, da dies zu Fehlfunktionen, Schäden oder sogar Stromunfällen führen kann.

2.Überprüfen Sie den festen Sitz der Kabelklemmen

Die Verbindung zwischen dem Kabel und dem Klemmenblock muss fest sein, um eine sichere, niederohmige elektrische Verbindung herzustellen. Bei Schraubklemmenblöcken ist es wichtig, das Drehmoment der Schraube mit einem kalibrierten Drehmomentschraubendreher zu überprüfen, um einen optimalen Anzug zu gewährleisten. Zu festes Anziehen kann zu Schäden an der Schraube oder dem Kabel führen, und zu festes Anziehen kann zu einer losen Verbindung führen.

Bei Federzug-, Druck- und steckbaren Reihenklemmen muss der Anwender lediglich den Draht korrekt in die Reihenklemme einführen. Diese Arten von Kabelklemmen sorgen automatisch für den richtigen Druck und erfordern keine Drehmomenteinstellung. Um die ordnungsgemäße Funktion sicherzustellen, sind jedoch laufende Inspektionen und Tests erforderlich.

3. Vermeiden Sie lose Verbindungen und schlechte Kontakte

Vermeiden Sie lockere Verbindungen, da diese zu Überhitzung, Lichtbogenbildung oder sogar einem Brand führen können. Lose Verbindungen können durch Vibrationen oder Temperaturwechsel entstehen, wodurch sich Schrauben mit der Zeit lockern. Regelmäßige Wartung, das Nachziehen der Schrauben oder die Verwendung von Sicherungsscheiben oder Zementierungsmaßnahmen können dazu beitragen, lockere Verbindungen zu verhindern.

4. Vermeiden Sie Kurzschlüsse

Kurzschlüsse sollten unbedingt vermieden werden, da sie zu Geräteschäden oder sogar Bränden führen können. Durch die Verwendung ungeeigneter Klemmenblöcke oder schlecht angeschlossener Leitungen kann es zu Kurzschlüssen kommen. Kurzschlüsse können auch auftreten, wenn die Isolierung der Drähte zu weit entfernt wird oder wenn Drähte unterschiedlicher Polarität in Kontakt kommen. Überprüfen Sie immer die Anweisungen und Diagramme oder wenden Sie sich an einen Experten, um Kurzschlüsse zu vermeiden.

Abschluss

Klemmenelektronik und Verdrahtungsklemmen sind wichtige elektronische Komponenten für alle elektronischen Industriesysteme. Sie werden verwendet, um sichere und zuverlässige Verbindungen herzustellen und Wartungszeit und -aufwand zu reduzieren. Bei der Auswahl der richtigen Klemmenelektronik und Verdrahtungsklemmen sollte darauf geachtet werden, dass diese den Systemanforderungen entsprechen. Bei ordnungsgemäßer Installation, Wartung und Sicherheitsvorkehrungen tragen die Klemmenelektronik und die Verkabelungsklemmen dazu bei, einen zuverlässigen und sicheren Systembetrieb zu gewährleisten. Wenn Sie weitere Einzelheiten erfahren möchten, kontaktieren Sie uns bitte kostenlos! www.cnsyelectronics.com
