Historia del bloque de terminales de carga de resorte

Los bloques de terminales de resorte (conectores revolucionarios que reemplazan los tornillos con fuerza de resorte) han transformado las instalaciones eléctricas desde que WAGO lanzó el primer diseño de abrazadera de jaula en 1977. Estos componentes, que originalmente vendieron 30 000 unidades en su lote debut, ahora sustentan infraestructuras críticas en todo el mundo, desde trenes de alta velocidad hasta edificios inteligentes. Esto es lo que todo ingeniero debería saber.https://example.com/terminal-block-image.jpg
Figura: Evolución de los bloques de terminales de resorte, desde las primeras abrazaderas de jaula hasta los diseños modernos montados en PCB.

¿Qué son los bloques de terminales de resorte?

Los bloques de terminales con clip de resorte  utilizan resortes metálicos diseñados con precisión (generalmente acero inoxidable o bronce fosforado) para sujetar los cables. A diferencia de los terminales de tornillo , mantienen una presión constante y resisten el aflojamiento inducido por vibraciones. La tecnología evolucionó a lo largo de tres generaciones: 1.ª generación (1974) :  PUSH WIRE® de WAGO  para cables de un solo núcleo -  2.ª generación (1977) :  CAGE CLAMP®  para todo tipo de cables, que permite el montaje en rieles -  3.ª generación (2003) :  Push-In CAGE CLAMP®  en la serie TOPJOB®S de WAGO, que permite la inserción sin herramientas.

Los diseños actuales, como las variantes  de bloques de terminales de resorte de Phoenix Contact,  admiten corrientes de hasta 300 A y calibres de cable de 0,25 mm² a 95 mm². Shanghai Shanye Electronics Co;Ltd ( sucursal de KEFA ELECTRONICS ) se estableció en 2017 y admite calibres de alambre de 0,25 mm²~16 mm²（ o 24-10 AWG ), ¡vida útil del resorte de hasta 50-100 veces la operación!

2. Tipos, Modelos y Especificaciones

Los bloques de terminales de resorte se dividen en cuatro categorías funcionales:

Tipo	Paso/Espaciado	Clasificación actual	Aplicaciones clave

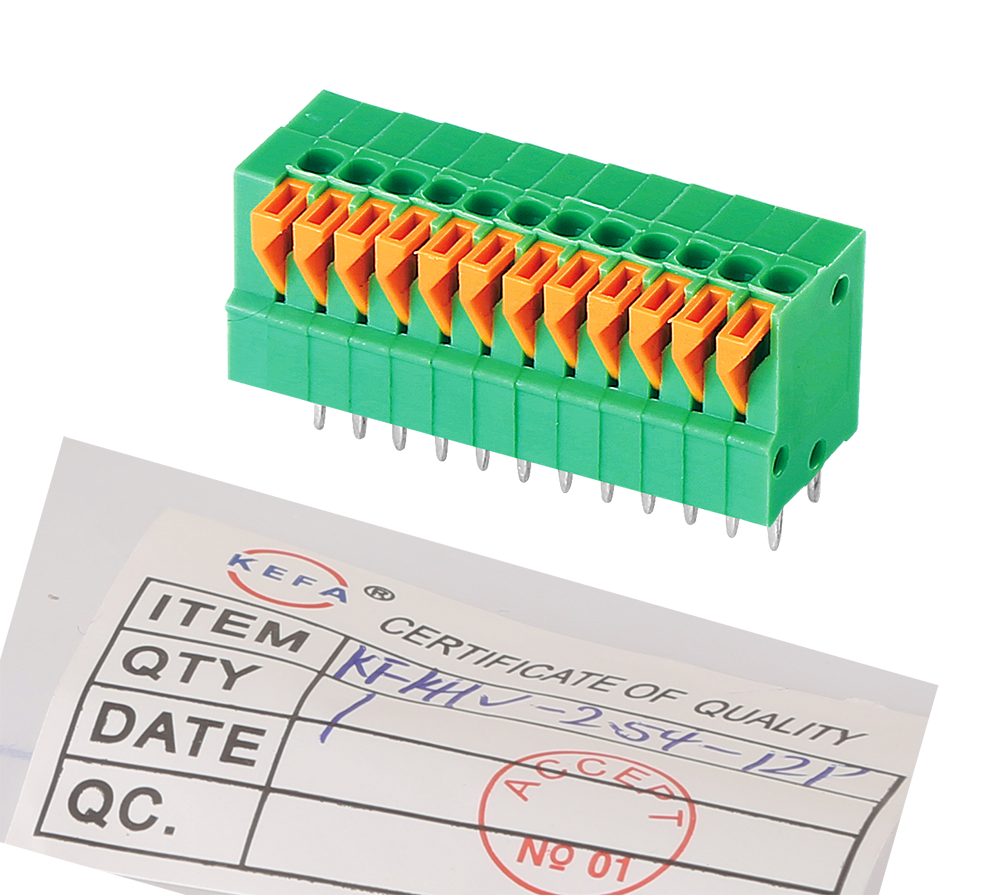

Bloque de terminales de resorte de PCB	2,54 mm–7,62 mm	5A-20A	Tableros de control, sensores.
Bloque de terminales de jaula de resorte (riel)	5,0 mm/5,08 mm	20A-76A	Armarios industriales, sistemas de carril DIN.
Micro	≤2,54 mm	<5A	Dispositivos IoT, wearables
Alta potencia	≥10mm	76A-200A	Distribución de energía, accionamientos.

Terminales de PCB de bajo perfil con , carcasa retardante de llama UL94 V-0 de 9 mm de longitud de pelado

3. Guía de instalación

La instalación correcta previene el 90% de  las fallas de los terminales de resorte . Siga este procedimiento: Paso 1: Preparación
Utilice pelacables (no cuchillos) para evitar daños al conductor. Seleccione el tipo  de resorte del bloque de terminales  que coincida con el calibre del cable. Paso 2: Pele la longitud
La longitud exacta es fundamental: 9 a 10 mm para terminales 281-681. La subexposición provoca una sujeción débil; la sobreexposición corre el riesgo de sufrir cortocircuitos. Paso 3: Inserción
Para  de conectores de bloque de terminales de resorte  tipos : Accionado por palanca : Abra la palanca → inserte el cable → cierre la palanca ,Empuje : Inserte directamente el cable previamente pelado hasta que haga clic (sin herramientas) ,Paso 4: Verificación
Tirar y probar los cables (fuerza de tracción ≥20 N). Utilice multímetros para comprobar la resistencia de los contactos (se recomienda <5 mΩ). Error crítico : forzar cables de gran tamaño (16 mm² en terminales de 6–35 mm²) provoca sobrecalentamiento.

4. Principales fabricantes: marca China versus global marca

Líderes nacionales : WAGO (Tianjin) : más de 1.600 empleados, suministra al ferrocarril de alta velocidad de China bloques de terminales a prueba de vibraciones con  cargadas por resorte  unidades ,KEFA ELECTRONICS : Afirma tener un cableado un 50 % más rápido que los terminales de tornillo, conforme a IEC 60947 ,Shanghai Shanye Electronics : Se especializa en  bloques de terminales de resorte para PCB  para sistemas de iluminación/comunicación

Marcas internacionales : Phoenix Contact : Soluciones de alta densidad para la Industria 4.0 ,WAGO Alemania : pionera  en bloques de terminales con jaula de resorte ;  Tecnología domina los mercados ferroviarios de la UE

5. Donde sobresale Spring Terminals: casos de aplicación

Transporte ferroviario : obligatorio en los trenes de alta velocidad chinos (para cables ≤6 mm⊃2) debido a la resistencia a las vibraciones. Se utiliza en puertas, señales y calefacción de vías a -50°C–120°C. Energía/Industrial : Shanye de  El bloque de terminales de carril DIN con abrazadera de resorte  simplifica la construcción de paneles un 50% más rápido

Automatización de edificios : la serie 221 de WAGO conecta HVAC/iluminación a través de unidades IP20/IP67 ,Electrónica de consumo : Bloque de terminales de resorte de PCB  en controladores LED (tableros de control de luz de techo)

6. Por qué los ingenieros eligen de los terminales de resorte ?  las ventajas :

Seguridad : Las carcasas PA66 (UL94 V-0) previenen incendios; Los resortes de acero inoxidable resisten la corrosión. ,Confiabilidad : mantienen la fuerza de contacto bajo vibración, fundamental para trenes/motores.

Eficiencia : instale cables un 80 % más rápido que los tornillos; reduce el tiempo de mano de obra en un 50 % ,Versatilidad : acepta cables trenzados/sólidos (0,08 mm²–16 mm²) sin terminales

7. Solución de problemas de fallas comunes

Sobrecalentamiento/fusión :
Causa : Tamaño de cable incorrecto (16 mm² en 6–35 mm² terminal) o terminales de tamaño insuficiente
Solución : Verifique la compatibilidad de la sección transversal; use probadores de torsión en líneas de producción ,Falla intermitente :
Causa : Inserción o aislamiento incompleto debajo de la abrazadera
Solución : Inspeccione la longitud de la tira; utilizar terminales de carcasa transparente

Fatiga del resorte :
Causa : Recableado excesivo (más de 10 ciclos para los modelos económicos)
Solución : Especifique variantes de ciclo alto (diseños de 100 000 operaciones de WAGO)

8. Nacional versus importado: una comparación de desempeño

Métrico	Marcas chinas	Importado (WAGO/Phoenix)
Costo	30-50% menos	Precios premium
Rango de temperatura	-40°C a 105°C	-60°C a 120°C
Ciclo de vida	50-100 operaciones	100–500+ operaciones
Certificaciones	GB/T, CEI	UL, ATEX, IRIS (carril)
Implicación : Las unidades importadas son líderes en ambientes extremos (-50°C en ferrocarriles tibetanos), pero son suficientes para uso comercial.

9. Preguntas frecuentes: resolución de problemas del mundo real

P: ¿Pueden los terminales de resorte manejar cables trenzados de 18 AWG?
R: Sí, la mayoría acepta 22–14 AWG. Utilice casquillos si se produce dispersión de hebras.

P: ¿Por qué se derritió mi bloque de terminales en un panel de iluminación?
R: Probablemente sobrecorriente o contacto flojo. Verifique la ampacidad (20 A máx. para modelos de 5 mm⊃2) y mida la resistencia de contacto después de la instalación.

P: ¿Hay bloques de terminales de resorte impermeables? R: Sí: unidades
con clasificación IP67  de bloque de terminales tipo resorte  (serie WAGO 273) para uso en exteriores.  shany 's Los conectores de alta resistencia pueden adaptarse a sus solicitudes.

P: ¿Necesito herramientas especiales para terminales push-in?
R: Solo para extracción: una herramienta de liberación de 2,5 mm. La inserción se realiza sin herramientas
