Connettore elettrico per morsettiera PCB
La morsettiera PCB è un connettore elettrico specializzato progettato per facilitare il collegamento dei cavi a un circuito stampato. Solitamente è costituito da un alloggiamento in plastica con più contatti metallici disposti in fila, con terminali a vite o altri meccanismi di bloccaggio per fissare i cavi in posizione.
La morsettiera consente una connessione sicura e affidabile tra il PCB e i cavi esterni, fornendo anche un modo conveniente per apportare modifiche o riparazioni al cablaggio senza richiedere saldature o altri strumenti specializzati. Nel complesso, una morsettiera PCB funge da componente elettronico vitale in molti sistemi elettronici, fornendo un mezzo flessibile ed efficiente per collegare e gestire i segnali elettrici.
Diversi tipi di morsettiere per PCB
Esistono diversi tipi di morsettiere per PCB, ciascuno con caratteristiche e usi unici.
1.morsettiera a vite , che utilizza viti per fissare i fili e tenerli in posizione.

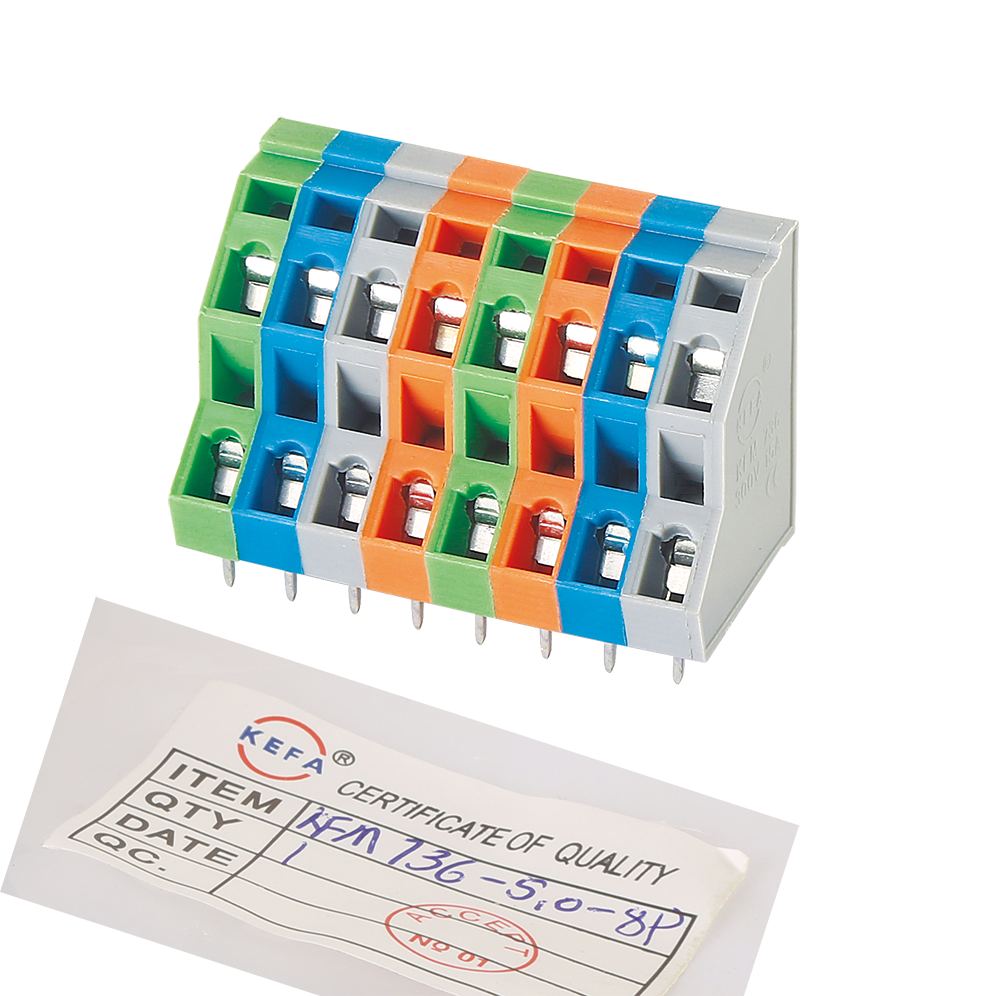

2.morsettiera a molla , che utilizza un meccanismo a molla per fissare i fili.
3. a barriera Morsettiera , dotata di barriera in plastica per evitare cortocircuiti accidentali.

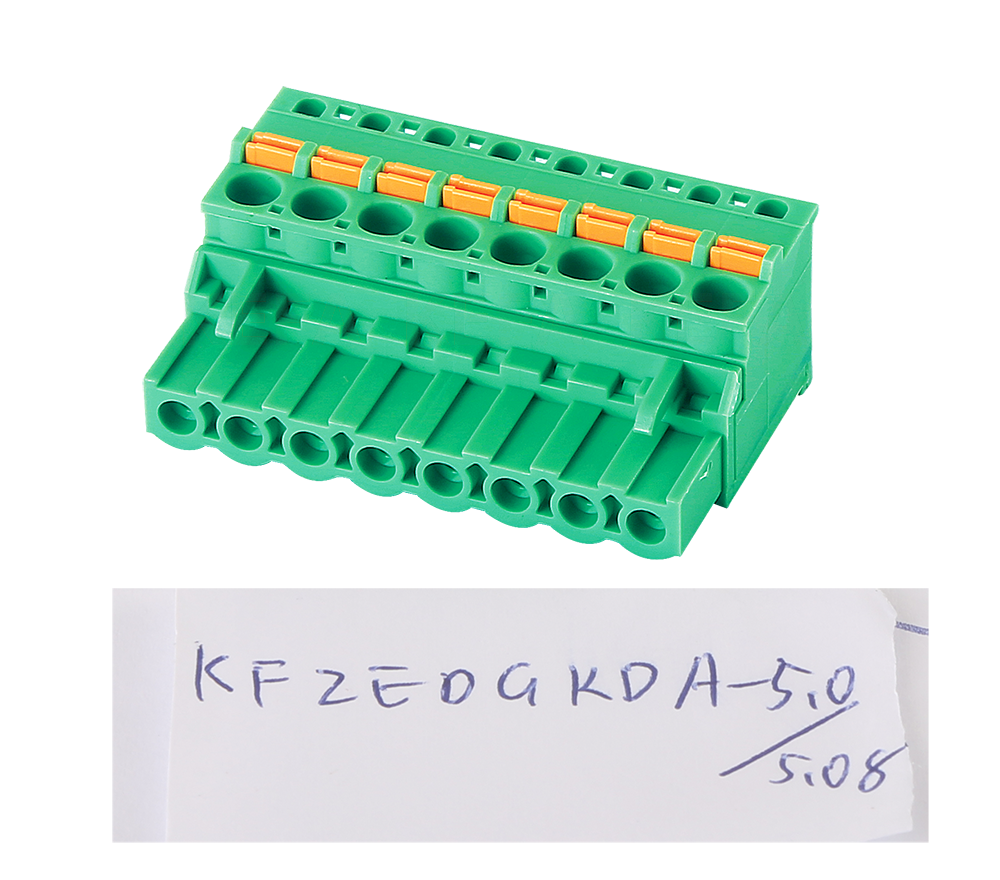

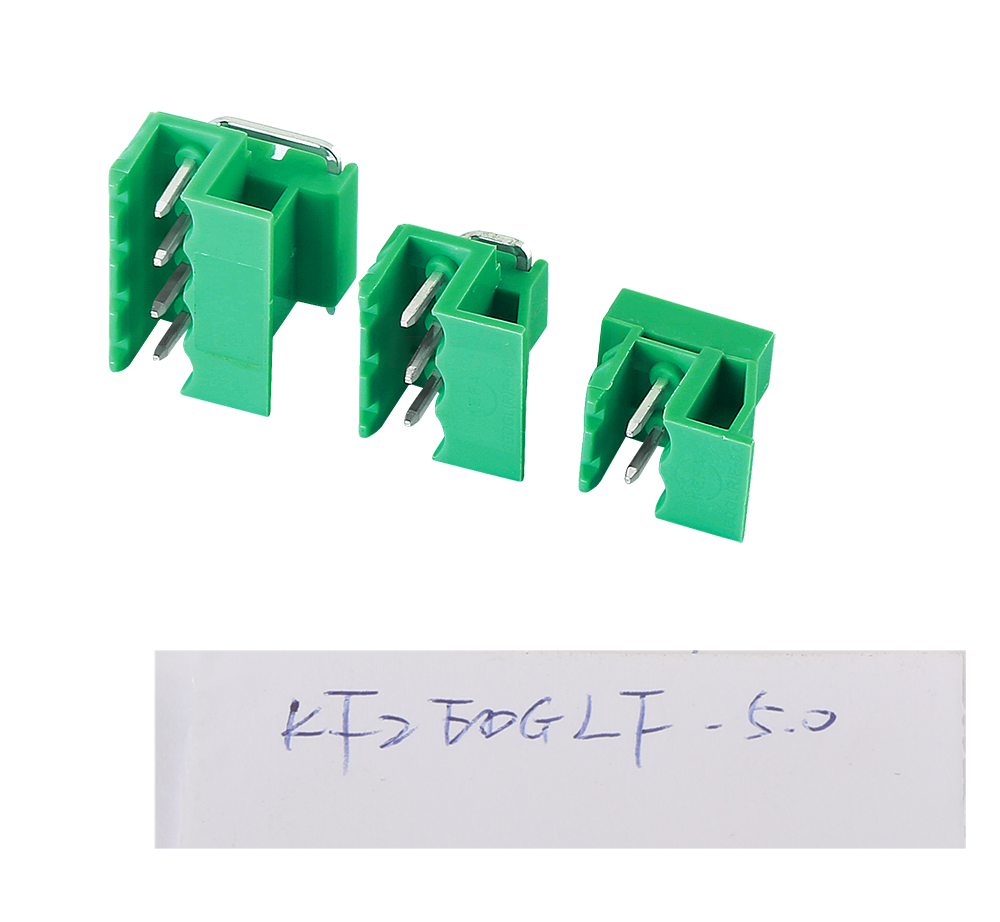

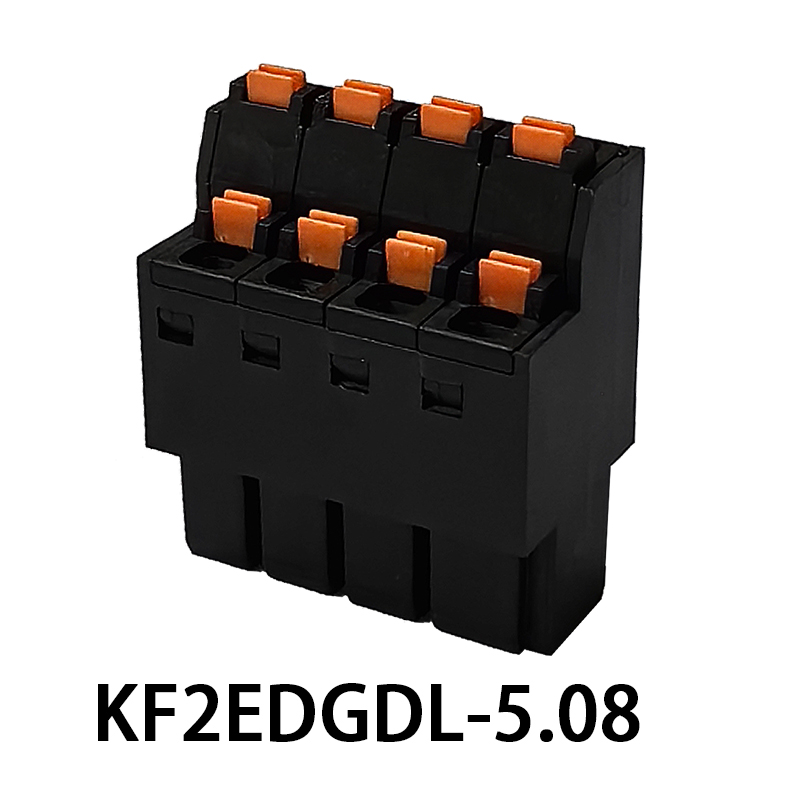

4. morsettiera collegabile , che consente una facile rimozione e sostituzione dei cavi senza la necessità di attrezzi.
5.Morsettiera su guida Din . Ogni tipo di morsettiera ha i suoi punti di forza e di debolezza e la scelta del tipo da utilizzare dipenderà dai requisiti specifici dell'applicazione.
Scopo e applicazione delle morsettiere per PCB

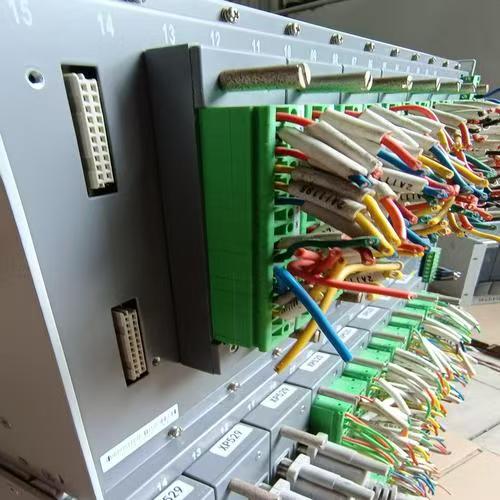

Una morsettiera per PCB viene utilizzata principalmente per collegare in modo sicuro e conveniente i cavi a un circuito stampato. Fornisce un mezzo affidabile ed efficiente per realizzare collegamenti elettrici in un'ampia gamma di applicazioni elettroniche, inclusi alimentatori, sistemi di controllo, apparecchiature di automazione e dispositivi di telecomunicazione.

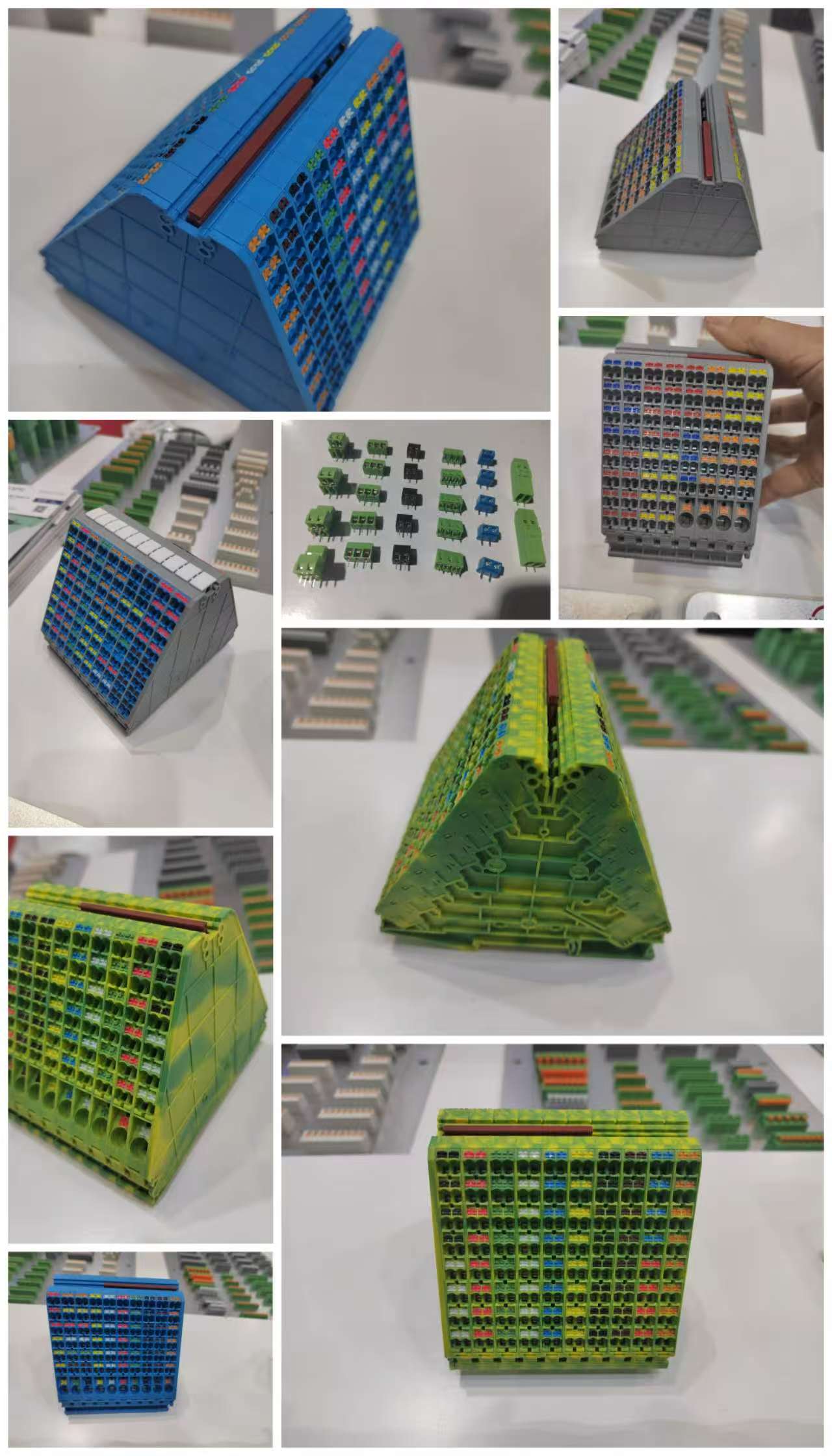

L'uso di morsettiere semplifica il processo di cablaggio, consentendo una facile manutenzione, riparazione e modifica dei circuiti elettronici. Oltre a collegare i cavi al PCB, le morsettiere possono essere utilizzate anche per collegare le connessioni tra diverse sezioni del circuito e per fornire un mezzo per mettere a terra o isolare i componenti. Nel complesso, la versatilità e la praticità delle morsettiere per PCB le rendono un componente essenziale in molti sistemi elettronici.
Differenza tra morsettiera e blocco di giunzione
Sebbene sia i morsetti che i blocchi di giunzione siano utilizzati nelle applicazioni elettriche, hanno scopi diversi e hanno caratteristiche distinte.
Una morsettiera è un connettore elettrico utilizzato per collegare in modo sicuro i cavi a una scheda PCB a circuito stampato. Solitamente è costituito da un alloggiamento in plastica o metallo con contatti metallici disposti in fila, con terminali a vite o morsetti per tenere i fili in posizione. Le morsettiere vengono utilizzate per fornire una connessione sicura e affidabile tra il PCB e i cavi esterni.
Un blocco di giunzione, invece, è un tipo di blocco di distribuzione utilizzato per collegare insieme più fili. Viene spesso utilizzato nelle applicazioni automobilistiche per collegare diversi componenti dell'impianto elettrico, come la batteria, l'alternatore e il motorino di avviamento. I blocchi di giunzione in genere hanno più terminali o prigionieri per collegare i cavi e possono anche includere fusibili o altri dispositivi di protezione.
In sintesi, mentre sia le morsettiere che i blocchi di giunzione vengono utilizzati per realizzare collegamenti elettrici, una morsettiera viene utilizzata per collegare i cavi a un PCB, mentre un blocco di giunzione viene utilizzato per collegare insieme più fili all'interno di un sistema elettrico più ampio.
Materiale della morsettiera PCB
Nylon (PA6, PA66) |
Elevata resistenza meccanica, buona resistenza chimica, economico |
da -40°C a +105°C (PA6) |
UL 94 V-2 (Infiammabilità) |
Elettronica generica, applicazioni a basso costo |
Resistenza al calore limitata, assorbe l'umidità |
Poliammide (PA) |
Resistenza al calore superiore, eccellente durata |
Da -40°C a +130°C (a breve termine +150°C) |
UL 94 V-0 (ritardante di fiamma) |
Controlli automobilistici e industriali |
Costo più elevato rispetto al nylon standard |
Policarbonato (PC) |
Elevata resistenza agli urti, trasparente, |
Da -40°C a +125°C |
UL 94 V-0/HB |
Applicazioni critiche per la sicurezza, custodie |
Incline allo stress cracking con alcuni prodotti chimici |
PBT (polibutilene tereftalato) |
Ottimo isolamento elettrico, basso assorbimento di umidità |
Da -40°C a +140°C |
UL94V-0 |
Circuiti ad alta temperatura, relè |
Fragile a temperature molto basse |
Materie plastiche termoindurenti (fenoliche, bachelite) |
Estrema resistenza al calore, struttura rigida |
Fino a +200°C |
UL94V-0 |
Applicazioni ad alta potenza, industria pesante |
Meno flessibilità, costi più alti |
Ceramica |
Resistenza alle temperature ultra elevate, non infiammabile |
Fino a +1000°C |
N/A (Intrinsecamente isolante) |
Aerospaziale, sistemi ad alta tensione |
Fragile, costoso, difficile da lavorare |
Contatti metallici (ottone, rame, acciaio) |
Placcatura ad alta conduttività e resistente alla corrosione (stagno, oro, argento) |
Varia in base alla placcatura: |
N/A (conduttivo) |
Percorsi ad alta corrente, integrità del segnale |
Richiede custodia isolante |
Le morsettiere per PCB sono generalmente realizzate con materiali isolanti come la plastica, tra cui nylon, poliammide e policarbonato. Questi materiali forniscono un elevato grado di stabilità meccanica, isolamento elettrico e resistenza al calore e agli agenti chimici, rendendoli adatti all'uso in un'ampia gamma di applicazioni elettroniche.
Inoltre, alcune morsettiere possono avere componenti metallici, come il meccanismo di bloccaggio o i punti di contatto, che sono generalmente realizzati in materiali come ottone, rame o acciaio. Questi materiali forniscono una buona conduttività elettrica e durata, garantendo prestazioni affidabili e durature della morsettiera PCB.
Nel complesso, la scelta dei materiali utilizzati nella costruzione delle morsettiere PCB dipenderà dai requisiti specifici dell'applicazione, come il livello desiderato di isolamento elettrico, resistenza meccanica e resistenza a fattori ambientali quali temperatura, umidità e sostanze chimiche.
questa è una piccola morsettiera di corrente,
Morsettiera 10A/20A

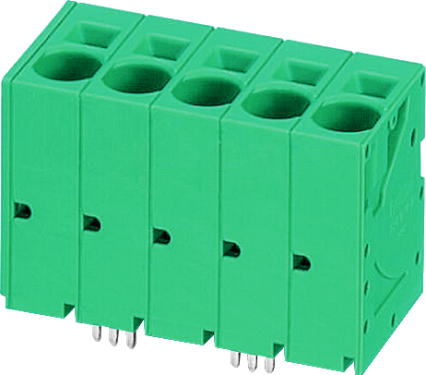

Morsettiera a molla ad alta corrente
La capacità di carico di corrente massima di una morsettiera può variare a seconda del tipo e del modello specifico, nonché della sezione del filo e dell'isolamento utilizzati nell'applicazione. alcune morsettiere sono classificate per 3 A, 5 A, 10 A, 20 A, 30 A, 40 A, 60 A o anche superiori come 150 A o 280 A, 300 A. In generale, le morsettiere possono generalmente gestire correnti che vanno da pochi A fino a diverse centinaia di A, a seconda delle dimensioni e della costruzione del blocco. Ad esempio, una piccola morsettiera progettata per l'uso con circuiti a bassa tensione o livello di segnale può avere una corrente nominale massima di soli pochi amp, mentre una morsettiera più grande progettata per applicazioni ad alta potenza può essere classificata per correnti di diverse centinaia di amp o più.
È importante garantire che la morsettiera PCB sia selezionata in base ai requisiti specifici dell'applicazione e che la corrente nominale massima non venga superata per evitare surriscaldamento, danni o altri problemi di sicurezza.
Dimensioni standard della morsettiera PCB
Non esiste una dimensione standard universale per le morsettiere per PCB, poiché sono disponibili in un'ampia gamma di dimensioni e configurazioni per soddisfare i requisiti specifici di diverse applicazioni. La dimensione di una morsettiera può dipendere da fattori quali il numero di terminali o connessioni richieste, la sezione del filo e l'isolamento utilizzati nell'applicazione e lo spazio disponibile sul circuito stampato.
Detto questo, alcune dimensioni comuni per le morsettiere PCB sono passo 5,0 mm, 5,08 mm, 7,5 mm e 7,62 mm. Il passo si riferisce alla distanza tra il centro di ciascun terminale e queste dimensioni sono comunemente utilizzate in applicazioni quali sistemi di controllo, alimentatori e apparecchiature di telecomunicazione.
Oltre al passo, anche altre dimensioni di una morsettiera come altezza, larghezza e lunghezza possono variare a seconda del modello e del produttore specifici. È importante scegliere una morsettiera che si adatti allo spazio disponibile sul PCB e soddisfi i requisiti elettrici e meccanici dell'applicazione.
Uno dei problemi più comuni con le morsettiere PCB è il contatto elettrico scadente o inaffidabile tra il filo e il contatto terminale. Ciò si verifica a causa di una serie di fattori, come il serraggio improprio della vite o del morsetto, la corrosione o l'ossidazione della superficie di contatto o il danneggiamento dell'isolamento del filo. Un contatto inadeguato può causare una serie di problemi, tra cui collegamenti elettrici intermittenti, aumento della resistenza o addirittura guasto completo del circuito.
Inoltre, calore o vibrazioni eccessivi possono causare nel tempo l'allentamento della morsettiera, causando ulteriori problemi di contatto. Per risolvere questi problemi, è importante garantire che la morsettiera sia installata e serrata correttamente e che i contatti dei cavi siano puliti e privi di danni o corrosione. L'ispezione e la manutenzione regolari possono anche aiutare a prevenire problemi di contatto e garantire prestazioni affidabili della morsettiera nel tempo.
Le morsettiere per PCB sono un elemento essenziale nel mondo dell'elettronica, poiché forniscono connessioni affidabili e sicure tra circuiti stampati e cavi esterni. Selezionando il tipo, le dimensioni e il materiale corretti per l'applicazione specifica e seguendo le corrette procedure di installazione e manutenzione, gli utenti possono garantire che le morsettiere funzionino correttamente e forniscano le prestazioni necessarie per i loro sistemi elettronici.
· Design compatto: elevata comodità di connessione e numerose possibili applicazioni con dimensioni ridotte della morsettiera per circuito stampato
· Facile integrazione nel frontale dell'apparecchio: passaparete economici con design uniforme e terminazione a filo con l'alloggiamento
· Imballaggio ottimizzato per il processo: tempi di produzione e costi di processo ridotti con imballaggi in nastro e bobina, tubi e vassoi ottimizzati per macchine automatiche
· Disposizione su più file: le versioni con uscita del conduttore angolata consentono un'elevata densità di connessione sul circuito stampato

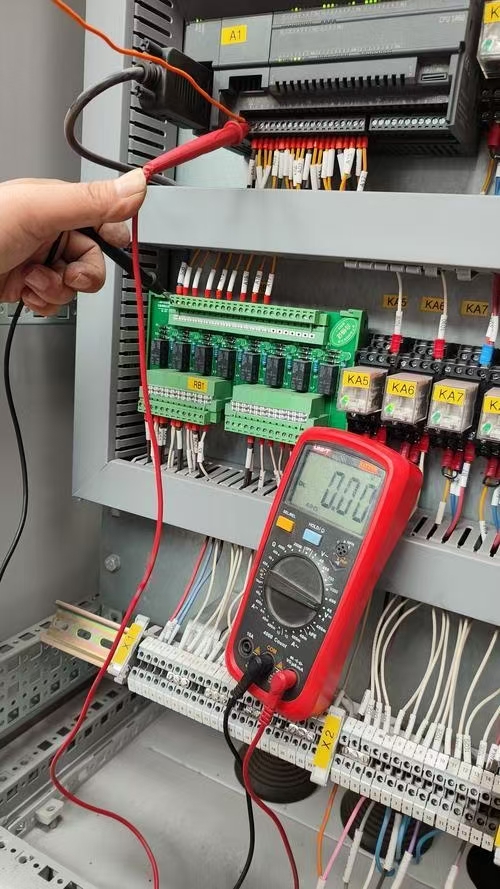

· Punti di test integrati: effettua le misurazioni comodamente senza rimuovere il cablaggio o altri accessori
