Блоки терминалов PCB являются жизненно важными электронными компонентами во многих электронных системах применения, что позволяет безопасные и надежные соединения между платами печатных плат печатных плат и внешними проводами. Эти терминальные блоки доступны в различных размерах, типах и материалах для удовлетворения конкретных потребностей различных приложений, и обычно используются в таких отраслях, как автомобильные, телекоммуникации и системы управления ПЛК, освещение, домашнее прибор и т. Д. Однако, как и любой электрический компонент, клеммные блоки также могут подвергаться определенным вопросам и ограничениям, которые должны рассматриваться для обеспечения их надлежащего функционирования.
Оглавление
Конечные направляющие к терминальным блокам ПЛК для безупречной проводки |
Как использовать блок терминала пружинной нагрузки для сэкономить 30% стоимости |
Элемент-электрический разъем терминала печатной платы
Блок терминала PCB - это специализированный электрический разъем, предназначенный для облегчения подключения проводов к печатной плате. Обычно он состоит из пластикового корпуса с несколькими металлическими контактами, расположенными подряд, с винтовыми терминалами или другими механизмами зажима, чтобы закрепить провода на месте.
Блок терминала обеспечивает безопасное и надежное соединение между печатной платой и внешними проводами, а также обеспечивает удобный способ внесения изменений или ремонта проводки без необходимости пайки или других специализированных инструментов. В целом, терминальный блок PCB служит жизненно важным электронным компонентом во многих электронных системах, обеспечивая гибкие и эффективные средства соединения и управления электрическими сигналами.
Различные типы терминальных блоков печатной платы
Существует несколько различных типов терминальных блоков PCB, каждый из которых с уникальными характеристиками и использованием.
1.Винтовая клемма блока , которая использует винты, чтобы зажимать на провода и удерживать их на месте.
2.пружинный терминальный блок , который использует пружинный механизм для обеспечения проводов.
3. Барьерная полоса -клемма , которая имеет пластиковый барьер для предотвращения случайного короткого замыкания.

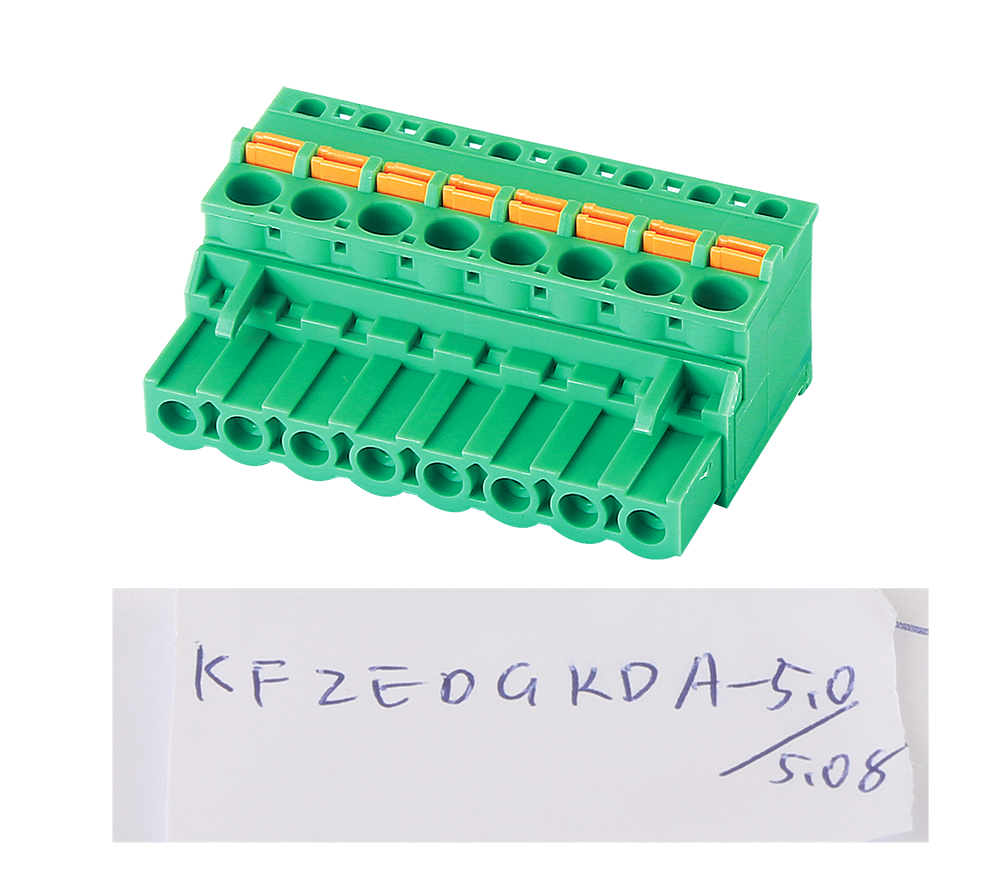

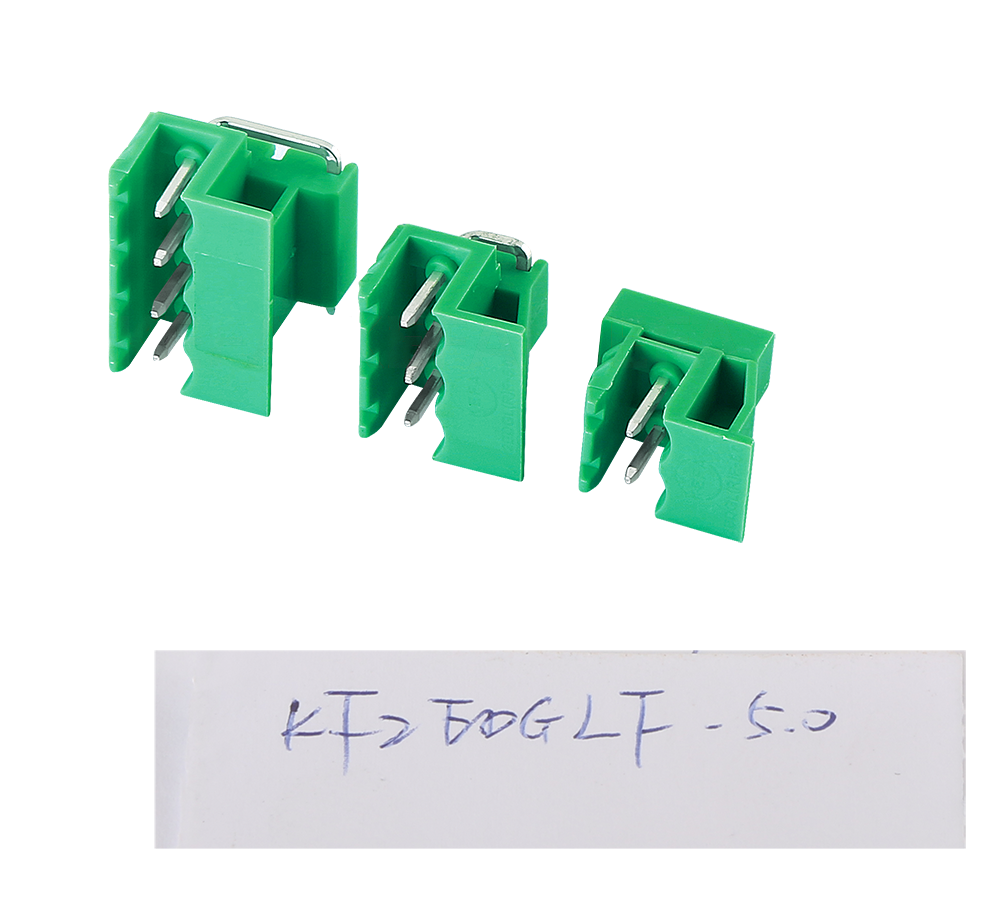

4. Блок -блок подключаемого терминала , который позволяет легко удалить и заменить провода без необходимости в инструментах.
5.DIN RAIL TERMINAL BLOCK . Тип терминального блока имеет свои сильные и слабые стороны, и выбор того типа будет зависеть от конкретных требований применения.
Цель и применение блоков терминалов PCB

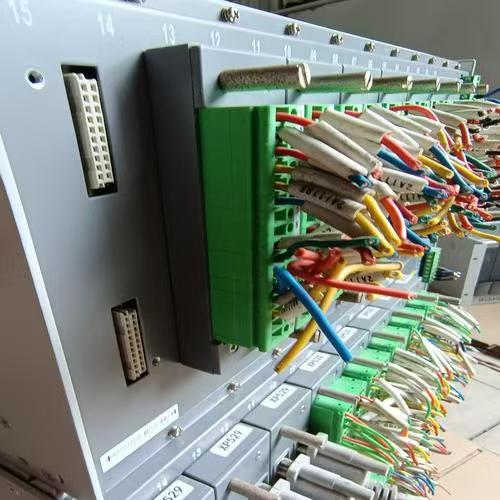

Блок терминала печатной платы в основном используется для безопасного и удобного подключения проводов к печатной плате. Он обеспечивает надежные и эффективные средства для создания электрических соединений в широком диапазоне электронных применений, включая источники питания, системы управления, оборудование для автоматизации и телекоммуникационные устройства.
Использование терминальных блоков упрощает процесс проводки, позволяя легко обслуживать, ремонтировать и модифицировать электронные схемы. В дополнение к соединению проводов к печатной плате, клеммные блоки также могут использоваться для устранения соединений между различными участками схемы и для обеспечения средств заземления или изолирующих компонентов. В целом, универсальность и удобство блоков терминалов PCB делают их важным компонентом во многих электронных системах.
Разница между терминальным блоком и блоком соединения
В то время как в электрических применениях используются как клеммные блоки, так и соединительные блоки, они служат различным целям и имеют различные особенности.
Клеммный блок - это электрический разъем, используемый для надежного подключения проводов к плате печатной платы печатной платы. Обычно он состоит из пластикового или металлического корпуса с металлическими контактами, расположенными подряд, с винтовыми терминалами или зажимами для удержания проводов на месте. Блоки терминалов используются для обеспечения безопасного и надежного соединения между печатной платой и внешними проводами.
С другой стороны, блок соединения представляет собой тип распределительного блока, используемого для соединения нескольких проводов вместе. Он часто используется в автомобильных приложениях для подключения различных компонентов электрической системы, таких как батарея, генератор и стартер. Блоки соединения обычно имеют несколько терминалов или шпильки для подключения проводов, а также могут включать предохранители или другие защитные устройства.
Таким образом, в то время как для подключения проводов используются как клеммные блоки, так и соединительные блоки, для подключения проводов используется терминальный блок, в то время как соединительный блок используется для соединения нескольких проводов вместе в большей электрической системе.
Материал блока терминала печатной платы
Нейлон (PA6, PA66) |
Высокая механическая прочность, хорошая химическая стойкость, экономически эффективная |
-40 ° C до +105 ° C (PA6) |
UL 94 V-2 (воспламеняемость) |
Электроника общего назначения, недорогие приложения |
Ограниченная теплостойкость, поглощает влагу |
Полиамид (PA) |
Превосходная теплостойкость, превосходная долговечность |
-40 ° C до +130 ° C (краткосрочный +150 ° C) |
UL 94 V-0 (Flame-Retardant) |
Автомобильное, промышленное управление |
Более высокая стоимость, чем стандартный нейлон |
Поликарбонат (ПК) |
Высокая воздействие, прозрачная, |
-40 ° C до +125 ° C. |
UL 94 V-0 / HB |
Критические применения в безопасности, корпуса |
Подвержен стрессу с некоторыми химическими веществами |
PBT (полибутилентерефталат) |
Отличная электрическая изоляция, низкая поглощение влаги |
-40 ° C до +140 ° C. |
UL 94 V-0 |
Высокотемпературные схемы, реле |
Хрупкий при очень низких температурах |
Термореологические пластмассы (фенол, бакелит) |
Экстремальная теплостойкость, жесткая структура |
До +200 ° C. |
UL 94 V-0 |
Мощные применения, тяжелая промышленность |
Менее гибкие, более высокие затраты |
Керамика |
Сверхвысокая температурная устойчивость |
До +1000 ° C. |
N/a (по своей сути изолируя) |
Аэрокосмические, высоковольтные системы |
Хрупкий, дорогой, трудный для машины |
Металлические контакты (латунь, медь, сталь) |
Высокая проводимость, устойчивость к коррозии (олово, золото, серебро) |
Варьируется путем покрытия: |
N/A (проводящий) |
Высокие пути, целостность сигнала |
Требует изоляционного жилья |
Терминальные блоки PCB обычно изготовлены из изоляционных материалов, таких как пластмассы, включая нейлон, полиамид и поликарбонат. Эти материалы обеспечивают высокую степень механической стабильности, электрической изоляции и устойчивости к тепло и химическим веществам, что делает их хорошо подходящими для использования в широком диапазоне электронных применений.
Кроме того, некоторые терминальные блоки могут иметь металлические компоненты, такие как механизм зажима или точки контакта, которые обычно изготовлены из таких материалов, как латунь, медь или сталь. Эти материалы обеспечивают хорошую электрическую проводимость и долговечность, обеспечивая надежную и долгосрочную производительность терминального блока PCB.
В целом, выбор материалов, используемых при построении терминальных блоков PCB, будет зависеть от конкретных требований применения, таких как желаемый уровень электрической изоляции, механическая прочность и устойчивость к факторам окружающей среды, такими как температура, влажность и химические вещества.
Это небольшой текущий терминальный блок,
10a/20a терминальный блок

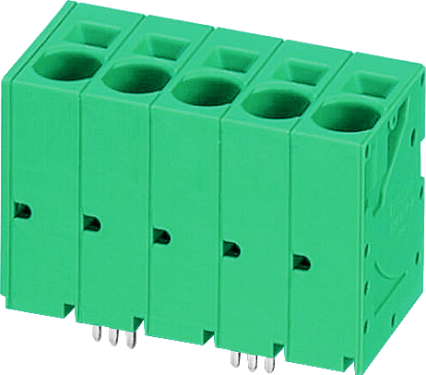

Блок пружинного терминала высокого тока
Максимальная пропускная способность переноса тока терминала может варьироваться в зависимости от конкретного типа и модели, а также от проводного датчика и изоляции, используемых в применении. Некоторые терминальные блоки рассчитаны на 3A, 5a, 10a, 20a, 30a, 40a, 60a или даже выше, например, 150a или 280a, 300a. В целом, терминальные блоки обычно могут обрабатывать токи от нескольких усилителей до нескольких сотен Amps, в зависимости от размера и строительства блока. Например, небольшой терминальный блок, разработанный для использования с цепками низкого напряжения или уровня сигналов, может иметь максимальный ток только в нескольких усилителях, в то время как более крупный терминальный блок, предназначенный для применений с высокой мощностью, может быть рассмотрен для токов в нескольких сотнях ампер или более.
Важно убедиться, что блок терминала PCB был выбран на основе конкретных требований приложения, и чтобы максимальный ток не превышен для предотвращения перегрева, повреждения или других проблем безопасности.
Стандартный размер терминального блока печатной платы
Не существует универсального стандартного размера для блоков терминалов PCB, так как они поставляются в широком диапазоне размеров и конфигураций для удовлетворения конкретных требований различных приложений. Размер терминального блока может зависеть от таких факторов, как количество необходимых клемм или необходимых соединений, проводного манометра и изоляции, используемых в приложении, и доступное пространство на печатной плате.
При этом некоторые общие размеры для блоков терминалов печатной платы составляют 5,0 мм, 5,08 мм, 7,5 мм и 7,62 мм. Полога относится к расстоянию между центром каждого терминала, и эти размеры обычно используются в таких приложениях, как системы управления, источники питания и телекоммуникационное оборудование.
В дополнение к шагу, другие размеры терминального блока, такие как высота, ширина и длина, также могут варьироваться в зависимости от конкретной модели и производителя. Важно выбрать терминальный блок, который соответствует доступному пространству на печатной плате и соответствует электрическим и механическим требованиям приложения.

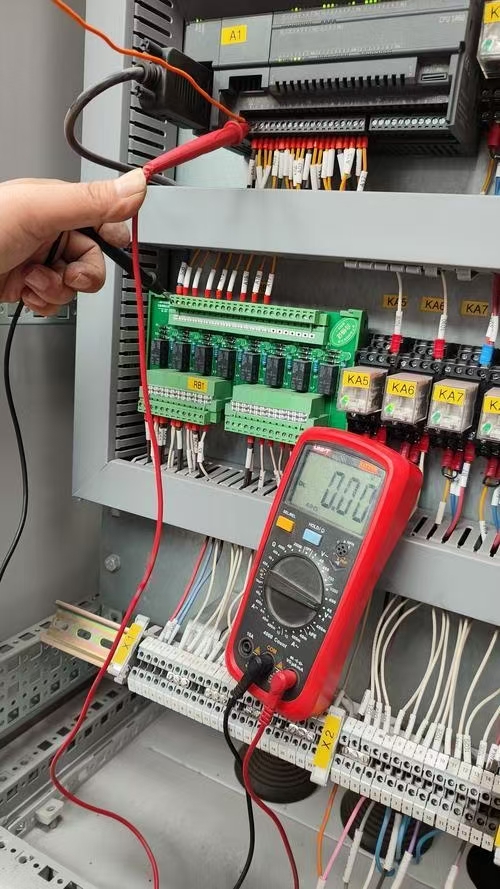

Одной из наиболее распространенных проблем с блоками терминала PCB является плохой или ненадежный электрический контакт между проводом и контактом терминала. Это происходит из -за множества факторов, таких как ненадлежащее затяжение винта или зажима, коррозия или окисление поверхности контакта или повреждение изоляции проволоки. Плохой контакт может привести к ряду проблем, включая прерывистые электрические соединения, повышенное сопротивление или даже полное сбой цепи.
Кроме того, чрезмерная тепло или вибрация также может привести к ослаблению терминального блока с течением времени, что приведет к дальнейшим проблемам контактов. Чтобы решить эти проблемы, важно убедиться, что терминальный блок будет правильно установлен и затянут, и что контакты проводов чисты и не имеют урона или коррозии. Регулярный осмотр и техническое обслуживание также могут помочь предотвратить проблемы с контактом и обеспечить надежную производительность блока терминала с течением времени.
Блоки терминалов PCB являются важным элементом в мире электроники, обеспечивая надежные и безопасные соединения между печатными платами и внешними проводами. Выбирая правильный тип, размер и материал для конкретного приложения, и, следуя надлежащим процедурам установки и обслуживания, пользователи могут убедиться, что клеммные блоки функционируют должным образом и обеспечивают производительность, необходимую для их электронных систем.

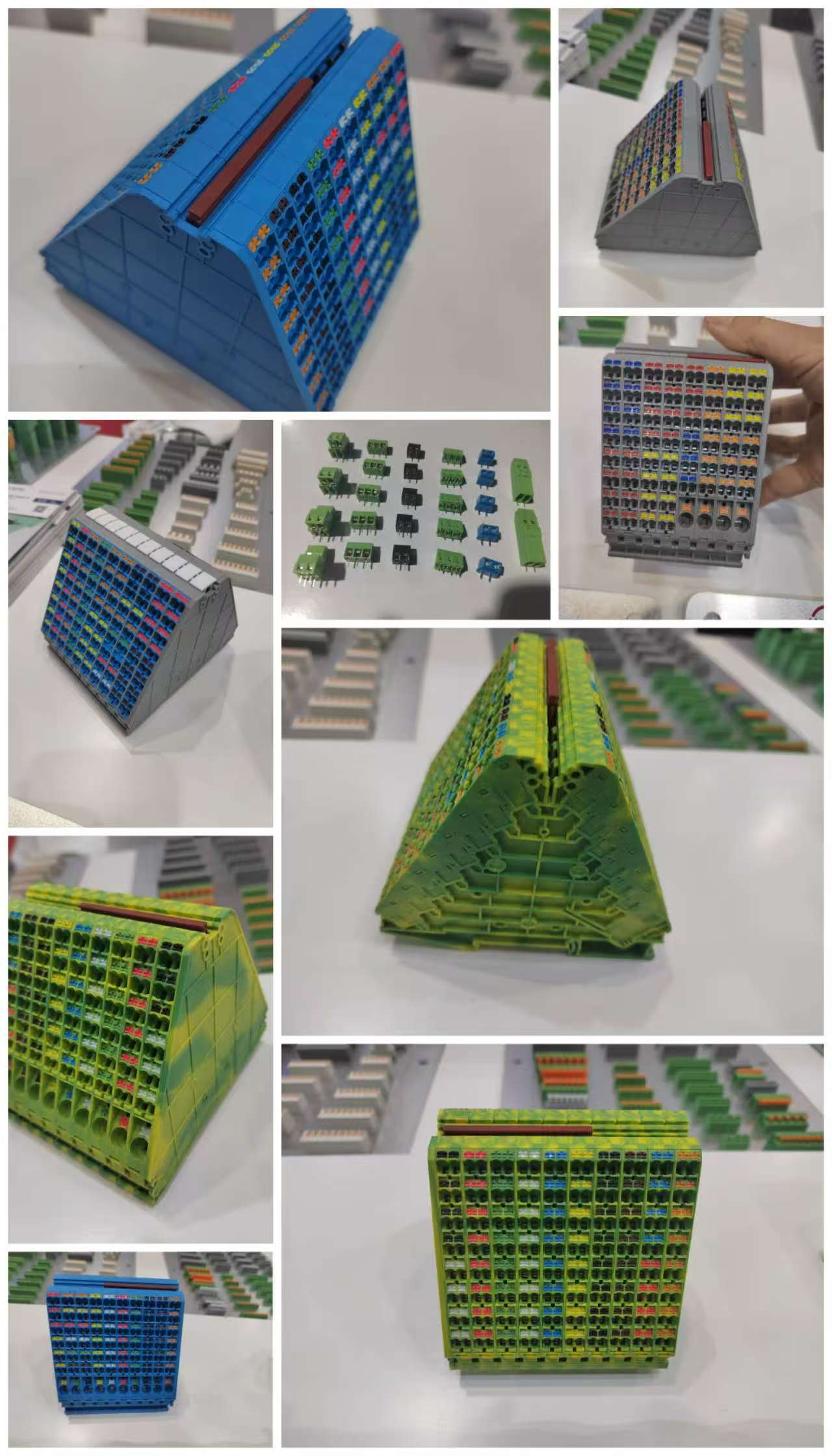

· Компактная конструкция: высокий уровень удобства соединения и многочисленные возможные приложения с небольшими размерами терминала ПХБ
· Легкая интеграция в переднюю часть устройства: рентабельные панели с равномерным проектированием и промывками с корпусом с корпусом
· Оптимизированная процессовая упаковка: сокращение времени производства и затрат на процесс с помощью ленточной набора, трубки и лоток оптимизирована для автоматических машин

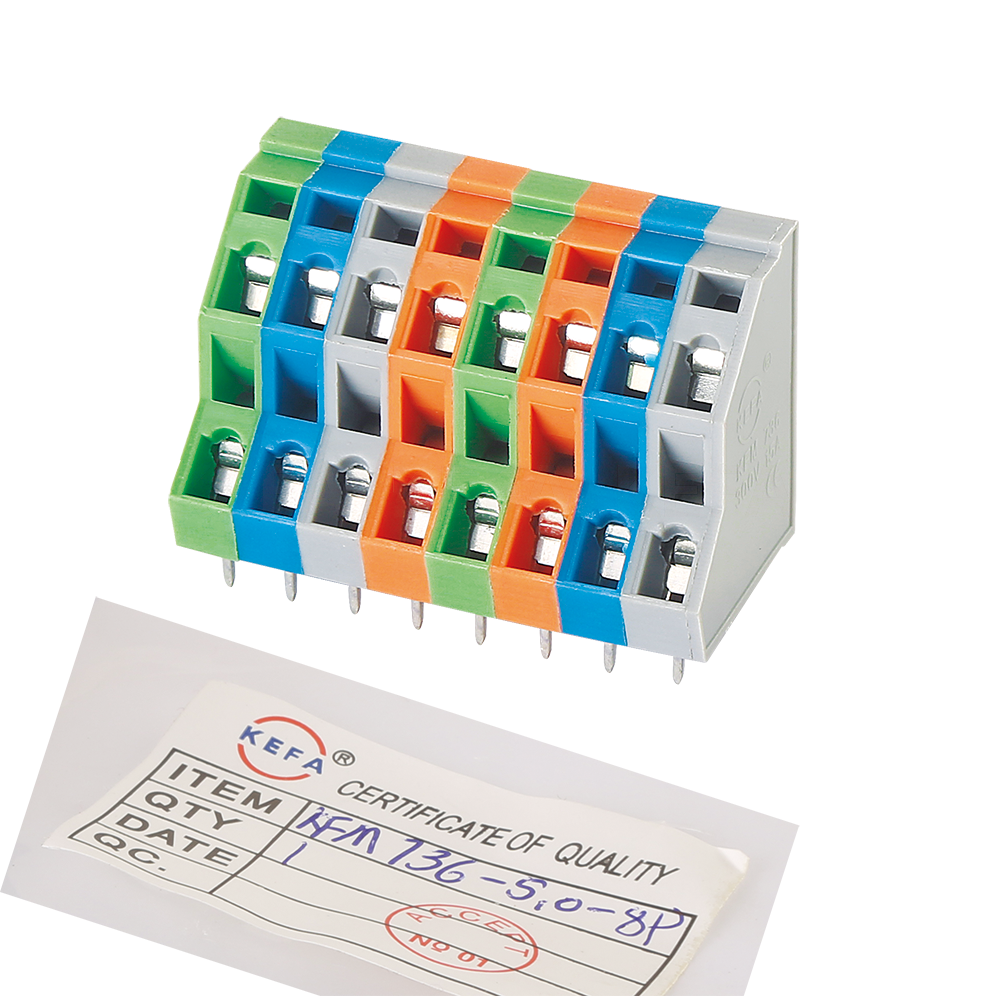

· Расположение с несколькими рядами: версии с угловым выходом проводника включают высокую плотность соединения на печатной плате
· Интегрированные тестовые точки: проведите измерения удобно без удаления проводки или других аксессуаров
Shanghai Shanye Electronics Co; Ltd (филиал Kefa Electronics) является одним из производителей ведущих блоков терминала, который может предоставлять все услуги, включая ODM/OM, настраиваемые, согласно запросам ваших клиентов.
Нажмите здесь, чтобы связаться с нами
Часто задаваемые вопросы
В: Что такое блок терминала PCB?
A: Блок терминала PCB Включите простую и безопасную передачу сигналов, данных и мощности на печатную плату. Они подходят для различных приложений в многочисленных отраслях, рынках и для приложений 4.0 промышленности.
В: Каковы различные типы блоков терминалов PCB?
A: 1. ПЛАНДОВАЛЬНЫЙ КОММАНСКИЙ БЛОК
2. Винт терминал
3. Терминал типа пружины
4. Барьерный терминальный блок
5. Перепроячающий терминальный блок
6. Блок терминала Din Rail Mount
В: Какой материал является блоком терминала PCB?
A: Изоляционные материалы, изготовленные из термопластов, такие как полиамид (PA66) или поликарбонат (ПК), просты в обработке. Включает материал LCP с очень высоким качеством. Терминальные блоки, состоящие из изоляционного материала, такого как полиамид или поликарбонат, используются практически в каждой отрасли.
Q: Что такое схема терминала?
A: Терминальная блочная цепь - это тип электрического разъема, используемого для надежного соединения двух или более проводов вместе, часто в рамках более крупной электрической системы. Они обеспечивают безопасный, организованный и часто модульный способ подключения проводов, облегчая как распределение мощности, так и маршрутизацию сигнала.
Q: Что такое терминальный барьерный блок?
A: Блок -блоки для барьеров, часто называемые барьерами, представляют собой изолированные полоски, оснащенные винтовыми терминалами для соединения проводов. Каждый терминал находится в отдельном отсеке, изолированном от соседей пластиковыми барьерами
В: В чем разница между терминальным блоком и блоком соединения?
A: Терминальный блок и соединительный блок, в то время как оба используются для электрических соединений, служат разным целям и имеют различные конструкции. Клеммы блоков в основном используются для организации и обеспечения нескольких проволочных соединений в одном блоке, часто встречающемся в панелях управления и системах автоматизации, где требуются структурированные, стабильные выборы. Блоки соединения, с другой стороны, обычно используются для сплайсинговых проводов и создания более гибких, часто временных точек соединения, обычно встречающихся в общих электрических цепях и системе освещения
