Reihenklemmensteckverbinder sind die Superstars elektrischer Systeme und ermöglichen eine sichere, organisierte und anpassungsfähige Verkabelung in unzähligen Branchen. Bei der richtigen Verkabelung geht es nicht nur um Konnektivität, sondern auch um Sicherheit, Effizienz und Langlebigkeit des Systems. In diesem Artikel lernen Sie branchenspezifische Verkabelungstechniken für acht Arten kritischer Anwendungsbereiche anhand von Beispielen aus der Praxis und umsetzbaren Best Practices kennen.
Warum erfordert die Verkabelung von Klemmenblöcken fachspezifisches Fachwissen?
Klemmenblöcke schaffen modulare Verbindungspunkte zwischen Drähten, Elektronikkomponenten Systemen oder . Während die Grundprinzipien konsistent bleiben, variieren die Spannungs- /Stromanforderungen , Umweltgefahren und Betriebsanforderungen je nach Bereich drastisch. . Ein Fehler bei der Drehmomenttoleranz oder der Kabelvorbereitung kann Fehler auslösen, die von Signalrauschen bis hin zu katastrophalen Kurzschlüssen reichen. Dies ist ein nicht zu ignorierendes Problem für Ingenieure.
Klemmenblockverkabelung in Maschinenschalttafeln, Fördersystemen und Schwermaschinen. Verkabelungsprotokoll: Entfernen Sie 8–10 mm der Isolierung vom THHN/MTW-Kupferdraht (12- 28 AWG). Drehmomentkontrolle: Anziehen Ziehen Sie die Schraubklemmen mit einem kalibrierten Schraubendreher auf 0,8 N·m an – zu starkes Anziehen führt zu Rissen in den Litzen, zu geringes Anziehen führt zu Lichtbogenbildung. Erdung: Verwenden Sie eine grün/gelb gestreifte Erdungsschiene mit unabhängigen Ösen. Wichtige Erkenntnis: Verwenden Sie in Metallgehäusen Nylon -Barriereklemmenblöcke , um Erdungsfehler zu vermeiden. Installieren Sie stets Überspannungsschutzgeräte in der Nähe von Motorstartern. Warum eine ordnungsgemäße Verkabelung so wichtig ist. ?Verhindert Produktionsausfälle durch vibrationsbedingtes Lösen. ,Reduziert das Risiko von Lichtbogenüberschlägen in 480-V-Stromkreisen. .Gewährleistet die Einhaltung von NFPA 79 (Industriemaschinenstandards) . Die Wahl eines hochwertigen Klemmenblocks ist für jeden Kunden sehr wichtig!
F: Wie oft sollte ich industrielle Klemmenblöcke nachziehen? ?
A: Alle 3 Monate überprüfen. Erneuern Sie das Drehmoment, wenn auf der Wärmebildaufnahme ein Delta von mehr als 10 °C gegenüber dem Ausgangswert angezeigt wird.
F: Welcher Terminaltyp s verhindert Korrosion in Chemieanlagen?
A: Vernickelte Messingklemmen mit IP66-Gehäusen. Vermeiden Sie Aluminium in Chlorumgebungen
Klemmenblockverkabelung in Roboterarmen, Fließbandsteuerungen, Sensornetzwerken. des Verkabelungsprotokolls,der Signaltrennung , Verwendung Zweistufige Klemmenblöcke – obere Reihe für 24-V-Gleichstrom-E/A-Signale, untere für 120-V-Wechselstrom. Abschirmung: Abschirmungsleitungen analoger Sensorkabel (4–20 mA) nur an einem Ende erden , um Erdschleifen zu verhindern. Kennzeichnung: Bringen Sie Schrumpfetiketten mit Drahtursprung/-ziel an. .Automatisierungsspezifischer Tipp: Verwenden Sie für Servomotor-Feedbackkabel Aderendhülsen an Litzendrähten, um die Kontaktintegrität bei Vibrationen aufrechtzuerhalten. Folgen Fehler: EMI-Interferenzen, die zu falschen Sensorauslösungen führen. ,Übersprechen zwischen digitalen/analogen Signalen. ,Nichteinhaltung der /ISO14001/ISO9001 Sicherheitsanforderungen von ISO 13849 .
F: Wie können Fehlauslösungen in 4-20-mA-Sensorkreisen verhindert werden?
A: Verwenden Sie isolierte Klemmenblöcke mit einer Spannungsfestigkeit von 1,5 kV zwischen den Kanälen.
F: Welche Drahtvorbereitungsmethode eignet sich für Automatisierungsvibrationen?
A: Crimpen Sie Aderendhülsen immer an Litzen. Vermeiden Sie das Verzinnen mit Lot – es reißt bei Vibration. Allerdings gibt es für die Verkabelung einiger spezifischer Modelle von Klemmenblöcken keine Regeln. Dies richtet sich nach den Qualitäts-, Funktions- und Technologieanforderungen von Klemmenblöcken.
Klemmenblockverdrahtung in Schalttafeln, Unterschalttafeln, Transformatoranschlüssen.
Verdrahtungsprotokoll: Phasenmanagement: Gruppieren Sie die Phasen nach Farbe (Schwarz-Rot-Blau für L1-L2-L3) und ordnen Sie die Klemmen von links nach rechts an. .Sammelschienenintegration Sammelschienen : Verwenden Sie Durchgangsklemmenblöcke mit integrierten für Parallelschaltungen. Leistungsreduzierung: Erhöhen Sie bei Stromkreisen mit mehr als 100 A den Drahtquerschnitt um 20 %, wenn die Umgebungstemperatur 40 °C übersteigt. Kritische Sicherheitsprüfung: Überprüfen Sie die Drehmomentwerte monatlich mit einer Wärmebildkamera – Hotspots deuten auf Lockerung hin.
Klemmenblockverkabelung in Kühlmaschinensteuerungen, Thermostatverkabelung, VFD-Anschlüsse. Einzigartige Herausforderungen: Kondensation, große Temperaturschwankungen (-20 °C bis +70 °C), Kältemittelbelastung. Best Practices für die Verkabelung,
Korrosionsschutz: Geben Sie vernickelte Anschlüsse mit silikonversiegelten Gehäusen an. ,Kabelflexibilität: Verwenden Sie Kupferlitzen mit 30 % zusätzlicher Länge für die Wärmeausdehnung. .VFD-Verkabelung: Motorkabel mindestens 200 mm von Steuerkabeln trennen; Verwenden Sie Ferritkerne auf E/A-Leitungen. .Tatsache vor Ort: 68 % der Ausfälle von HVAC-Platinen sind auf korrodierte Klemmenblöcke in Kondensattropfzonen zurückzuführen.
F: Wie repariert man korrodierte Klemmenblöcke in Wechselstromgeräten?
A: Schneiden Sie den beschädigten Abschnitt direkt ab , verwenden Sie wasserdichte Spleißverbinder und installieren Sie Tropfschutze über den Blöcken.
F: Welches eignet sich Klemmenblockmaterial am besten für HVAC - Systeme an Küsten?
A: Verzinntes Kupfer in Marinequalität mit silikonversiegelten Manschetten. Alle 3 Jahre ersetzen.
Klemmenblockverdrahtung in Starterspulen, Überlastrelais, Wendeschützen. Wichtige Schritte: Ziehen Sie die Leistungsklemmen mit 1,2 N·m an (für 10 AWG-Drähte). ,Installieren Sie Sicherungstrennschalter innerhalb von 1,8 m von den Klemmenblöcken. .Tragen Sie Antioxidationsmittel auf die Aluminiumwicklungen auf.
F: Warum überhitzen meine Motorklemmenblöcke beim Start?
A: Unterdimensioniert für den Einschaltstrom. Wählen Sie Blöcke aus, die für 150 % der FLA (Volllaststrom) ausgelegt sind.
F: So verdrahten Sie die Klemmen eines Mehrgeschwindigkeitsmotors. ?
A: Verwenden Sie geteilte Klemmenblöcke mit physischen Barrieren zwischen den Spannungen der Geschwindigkeitsschaltkreise.
Klemmenblockverkabelung in E/A-Rack-Schnittstellen, HMI-Verbindungen, Netzwerkmodule.
Checkliste für die Präzision der Verkabelung: Verwenden Sie für digitale Eingänge ein abgeschirmtes Kabel mit 22–26 AWG. , Isolieren Sie die 120-VAC-Ausgänge mit optogekoppelten Klemmenblöcken. , Implementieren Sie Stromkreise der Klasse 2 (<30 V) für eine sicherheitsbegrenzte Stromversorgung
Häufiger Fehler:
Die Verkettung von DC-Commons → führt zu Erdpotenzialunterschieden. Verwenden Sie stattdessen eine Sternpunkterdung.
F: Wie kann ich verrauschte Analogeingänge beheben?
A: 1) Überprüfen Sie die Einpunkterdung der Abschirmung. 2) Überprüfen Sie, ob Spannungen gekreuzt sind. 3) Installieren Sie Signalisolatoren.
F: Kann ich 24 VDC und 120 VAC im selben Klemmenblock mischen?
A: Nur bei Verwendung von - Klemmenblöcken Zweikammer mit 4 mm+ Trennbarrieren (UL 508A-Anforderung).
Klemmenblockverkabelung in PV-Strangkombinatoren, Wechselrichtereingängen, Batteriebänken.
Hochspannungsprotokolle (600–1500 VDC):
Parameter |
Erfordernis |
Drahttyp |
PV-Draht (RHH/RHW-2) |
Polaritätsmarkierung |
Rote (+) / schwarze (-) Ärmel |
Lichtbogenschutz |
Sicherungen der Klasse T pro Strang |
Wichtiger Sicherheitshinweis:
Trennen Sie immer PV+ und PV- gleichzeitig – die schwebende Gleichspannung kann 800 V überschreiten!
F: Welches Drehmoment gilt für PV-Kabel mit 10 AWG in Combinern?
A: 0,6 N·m für Kupfer, 0,8 N·m für Aluminium. Nach 1 Jahr Temperaturwechsel erneut anziehen.
F: Wie kann eine Lichtbogenbildung in Gleichstromanschlüssen verhindert werden?
A: Verwenden Sie mit Klemmenblöcke Lichtbogenkammern, tragen Sie einen Oxidationshemmer auf und sorgen Sie für flache Kontaktflächen.
Klemmenblockverkabelung in EV-Batteriemodulen, Ladeanschlüssen, Beleuchtungskabelbäumen.

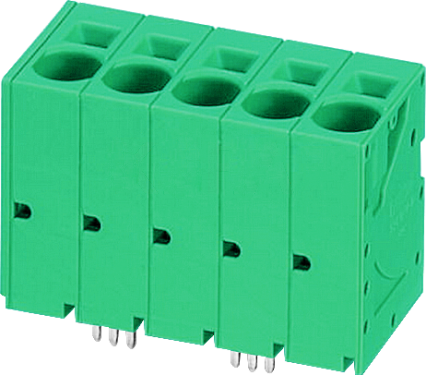

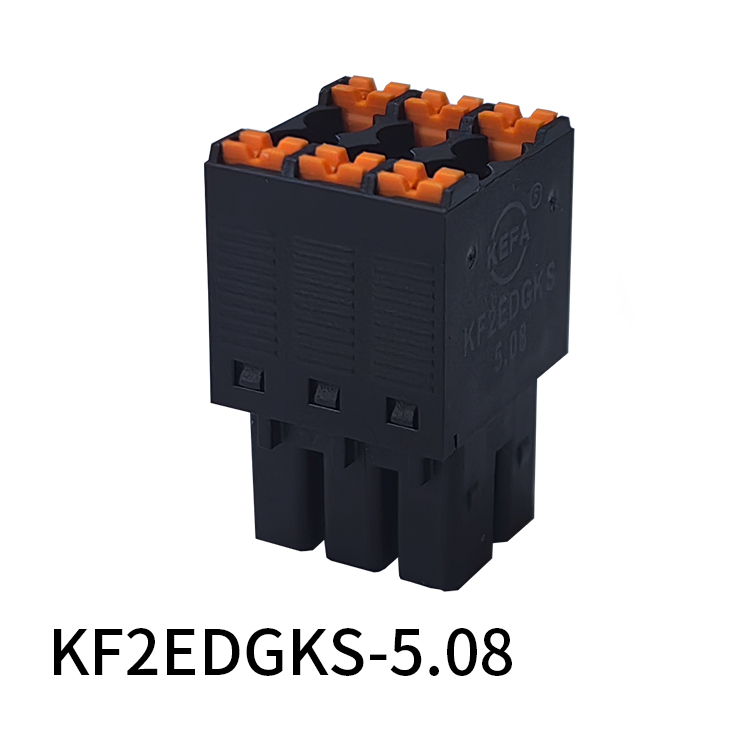

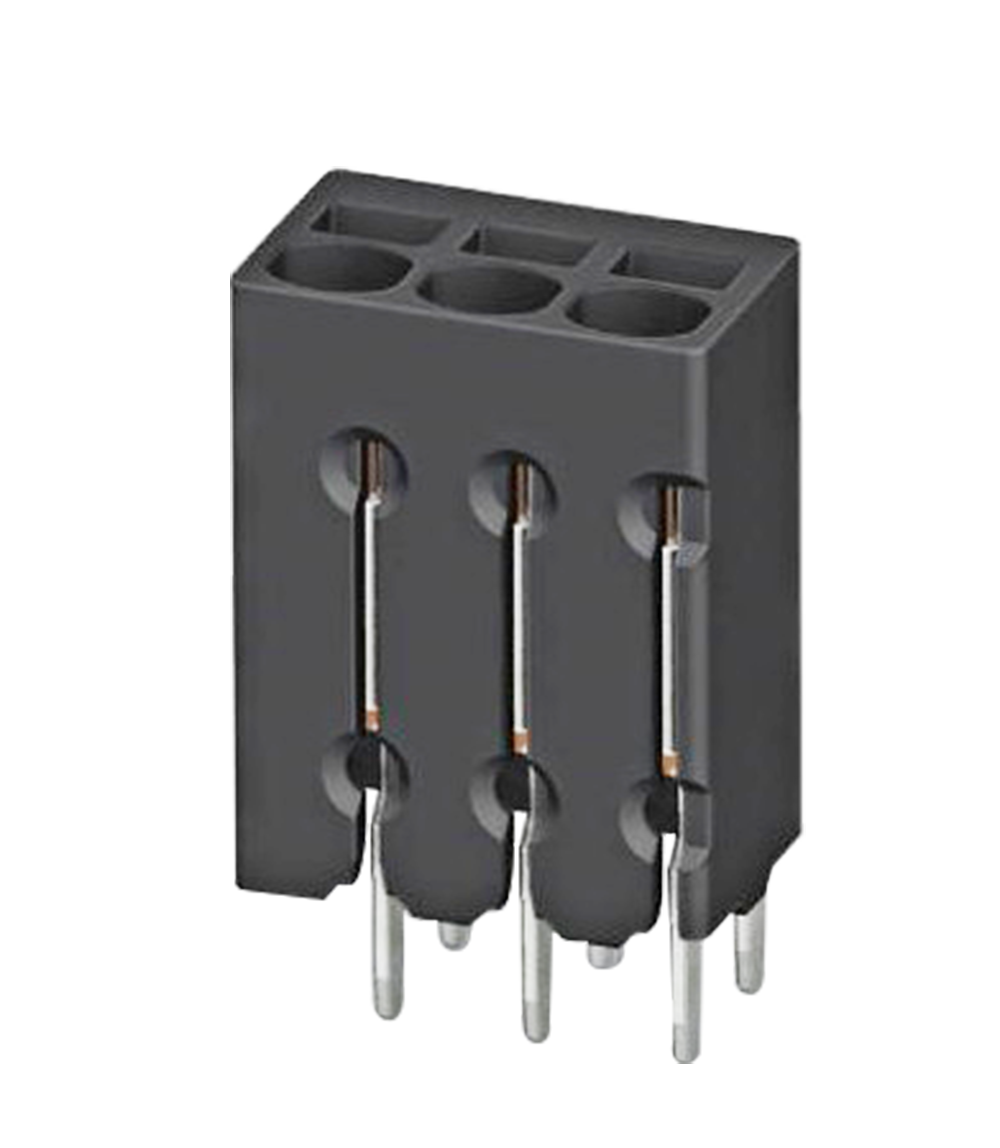

Vibrations- und Umweltschutz- Klemmentyp s: Federkäfig-Steckverbinder (WAGO 221 / KEFA (SHANYE), Federtyp KF206/KF205/KF208 usw. ) Abdichtung: IP67-zertifizierte Gehäuse mit Silikontüllen. .Drahtsicherung: Schrumpfschlauch mit Kleber alle 150 mm. .EV-spezifische Regel: Orangefarbene Hochspannungskabel (≥60 VDC) müssen einen Abstand von ≥15 mm von Niederspannung haben Linien.
F: So sichern Sie Drähte in Kfz-Klemmenblöcken. ?
A: Verwenden Sie Zugentlastungsklemmen innerhalb von 30 mm vom Eingang und mit Klebstoff versehene Schrumpfschläuche.
F: Welches Endmaterial verarbeitet die Motorwärme?
A: Vernickeltes Kupfer (150 °C-Einstufung). Vermeiden Sie verzinkte Fahrzeuge in der Nähe von Abgasanlagen.
Befolgen Sie unabhängig von der Anwendung diese nicht verhandelbaren Punkte
Überprüfung des Drehmoments: Verwenden Sie einen kalibrierten Schraubendreher – spüren Sie niemals Spannung
Litzenkontrolle: Crimpen Sie immer Aderendhülsen an feindrähtigen Drähten
Spannungsentlastung: Befestigen Sie Kabel ≤50 mm von den Klemmeneinführungspunkten entfernt
Test nach der Installation: Megger-Test (>100 MΩ bei 500 VDC) ,Durchgangsprüfung unter Last
Warum branchenspezifische Anschlussklemmenverkabelung ist so wichtig ?
Industrie: Ein lockerer 480-V-Anschluss verursacht Produktionsverluste in Höhe von 18.000 US-Dollar pro Stunde
Solar: Lichtbögen in PV-Kombinatoren sind für 23 % der Systembrände verantwortlich
Automobil: Vibrationsbedingte Ausfälle führen zu einer Erhöhung der Garantiekosten um 300 %
