So verdrahten Sie eine Klemmenleiste

                     So verdrahten Sie eine Klemmenleiste

Die Verkabelung von Klemmenblöcken spielt eine sehr wichtige Rolle in unserem Leben , in elektronischen Komponenten, in der Industrie, in der Beleuchtung, in SPS-Steuerungssystemen und in Haushaltsgeräten.

Klemmenleisten bilden das Rückgrat industrieller Elektrosysteme und sorgen für sichere Verbindungen in Schalttafeln, Maschinen und Klemmenkastenverkabelungsanwendungen. Ob feste Reihenklemmen, Trennleisten-Reihenklemmensysteme oder isolierte Reihenklemmenlösungen: Die richtige Installation sorgt für Sicherheit und Zuverlässigkeit. Dieser umfassende Leitfaden behandelt Best Practices für die Verkabelung für ideale Klemmenleisten basierend auf den Normen IEC 60947-7-1.

1. Arten von Klemmenblöcken und ihre Anwendungen

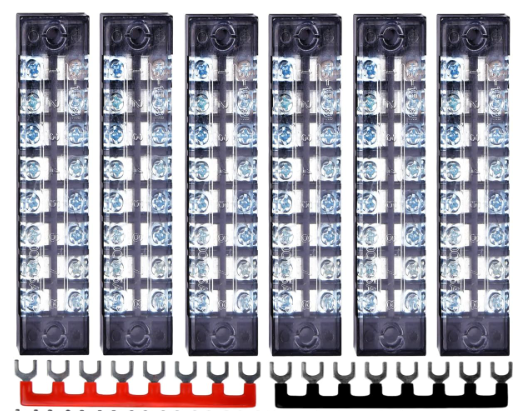

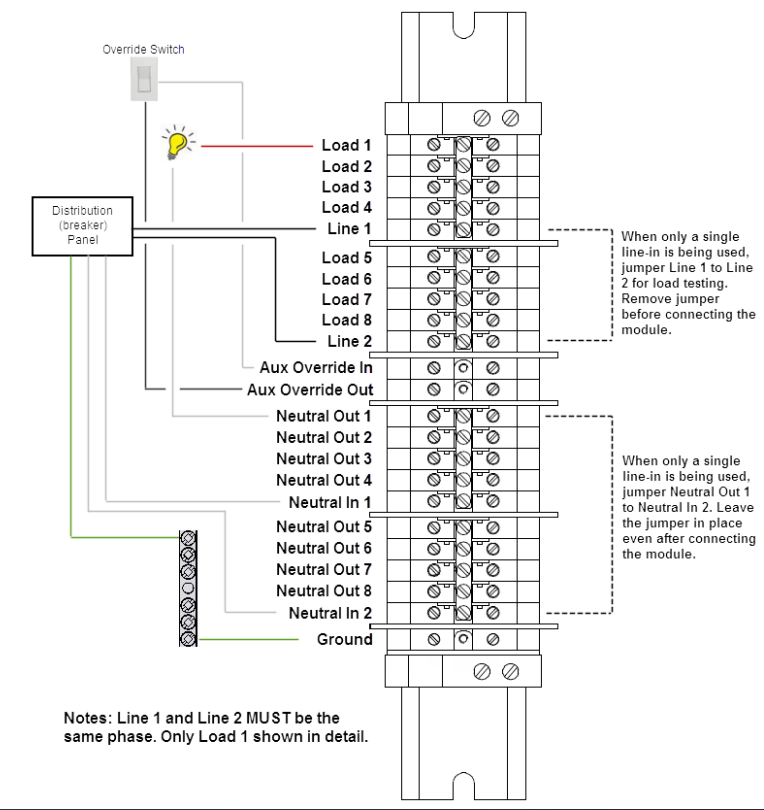

1.1 Barrier-Streifenklemmenblöcke

Struktur: Trennwände aus Metall isolieren die Kontakte

Geeignet für: Hochspannung (600 V+) und Mehrdrahtverbindungen

Hauptmerkmal: Doppelschraubenklemmung für Drahtverbindungsblockaufbauten

1.2 isolierte Anschlussklemmenmaterialien: Polyamid- oder PC/ABS-Gehäuse (UL94 V-0-zertifiziert)

Vorteile:

Verhindert unbeabsichtigten Kontakt (IP20+)

Beständig gegen Öle und Chemikalien

1.3 Montage fester Klemmenblöcke: Direkte Leiterplatten- oder Schalttafelbefestigung

Anwendungsfälle: Permanente Installationen wie HVAC-Controller

1. Erforderliche Werkzeuge und Materialien Unverzichtbarer Werkzeugsatz Werkzeug Zweck Kritische Spezifikationen Drehmomentschraubendreher Sichern des Klemmenblock-Drahtsteckers 0,2–1,2 N·m-Bereich Abisolierzangen Leitervorbereitung 0,5–10 mm² Kapazität Aderendhülsenwerkzeug Litzenanschluss Konformität mit DIN 46228 Multimeter Durchgangsprüfung CAT III 600-V-Bewertung Verbrauchsmaterialien Schrumpfschlauch (Verhältnis 3:1)

Kupferhülsen für Litzen

Dielektrisches Fett für Trennleisten-Klemmenblock

1. Schritt-für-Schritt-Anleitung zur Verkabelung 3.1 Sicherh

Tragen Sie PSA: Isolierte Handschuhe (Klasse 00) + Schutzbrille

Erdung: Die elektrische Klemmenleiste aus Metall mit dem Gehäuse verbinden

OSHA-Referenz: Lockout/Tagout-Verfahren

3.2 Leitervorbereitung Streifenisolierung: 7–9 mm freiliegend (gemäß IEC 60998)

Litzen verdrillen: Bei Schraubklemmen im Uhrzeigersinn

Aderendhülsen anbringen: Für >0,5 mm² Litzendrähte

3.3 Anschlussmethoden für Klemmen A. Verkabelung mit Schraubklemmen Führen Sie den Draht in die Klemme ein

Drehmoment gemäß Spezifikation:

M3-Schrauben: 0,5 N·m

M4-Schrauben: 0,8 N·m

Zugtest: 50-N-Kraftüberprüfung

B. Federklemmenverkabelung Drücken Sie den orangefarbenen Hebel

Vorbereiteten Leiter einführen

Freigabehebel (hörbares Klicken bestätigt)

Kritisch: Halten Sie einen Kriechabstand von 8 mm zwischen den Phasen ein

1. Verdrahtungsstrategien für Klemmenkästen 5.1 Layoutprinzipien Trennung: Leistungsblöcke (links) und Signalblöcke (rechts).

Beschriftung: Lasergeätzte Schaltkreis-IDs alle 50 mm

Zugentlastung: 15 cm lange Serviceschlaufen

5.2 Umweltschutzbedingung Lösung Luftfeuchtigkeit >80 % IP67-isolierter Klemmenblock + Silikagelpakete Vibration Federklemmen + Vibrationsscheiben Feste Hochtemperatur-Keramik-Keramikklemmenblöcke 6. Häufige Fehler und Lösungen Tabelle mit kritischen Fehlern Fehlerrisiko Korrektur Überdrehende Schrauben Gewindeabisolieren Block ersetzen + Drehmomentschlüssel verwenden Gemischte Metalle (Cu/Al) Galvanische Korrosion NO-OX-ID-Fett auftragen Unzureichende Drahtunterstützung Ermüdungsversagen Alle 200 mm Kabelverschraubungen hinzufügen 7. Wartung und Prüfprotokoll Jährliche Kontrollen:

Ziehen Sie die Schrauben erneut gemäß Spezifikation an

Megger-Test (>100 MΩ bei 500 VDC)

Thermisches Scannen:

ΔT >15 °C weist auf einen Fehler hin

Intelligente Überwachungsoptionen AIM-Sensoren von Phoenix Contact

Weidmüller u-control Funkmonitore

1. Fallstudien aus der Praxis 8.1 Herausforderung des Solarpark-Kombikastens: UV-Schädigung in der Verkabelung des Anschlusskastens

Lösung:

UV-stabiler isolierter Reihenklemmenblock (UL 746C)

Kontakte aus verzinntem Kupfer

8.2 Problem mit der CNC-Maschinentafel: Lockerung der Vibrationen

Fix:

Ideale Klemmleisten mit federunterstützten Schrauben

Monatliche Drehmomentprüfungen

Abschluss:

5 goldene Regeln für eine zuverlässige Verkabelung. Übereinstimmungswerte: Überschreiten Sie niemals 75 % der Strombegrenzung des elektrischen Klemmenblocks

Sorgfältig anziehen: Dokumentieren Sie jede Verbindung

Ordnungsgemäß isolieren: Für >50-V-Systeme eine Trennleisten-Klemmenleiste verwenden

Beschriften Sie alles: Permanentmarker verblassen – verwenden Sie gravierte Etiketten

Gründlich testen: Durchgang + Isolationswiderstand vor dem Einschalten

Normenreferenz: IEC 60947-7-1-Klemmenanforderungen

FAQ: Klemmenblockverkabelung

F1: Kann ich mehrere Lasten an ein Terminal anschließen?

A: Nur mit Drahtanschlussblock, der für den Summenstrom ausgelegt ist (z. B. 30-A-Block für 10 A × 3 Stromkreise).

F2: Wie werden Klemmenblockverbindungen wasserdicht gemacht?

A: Verwenden Sie einen isolierten IP67/IP68-Klemmenblock + einen mit Klebstoff beschichteten Schrumpfschlauch.

F3: Wie lang ist die Lebensdauer von Reihenklemmen?

A: 3+ Jahre, wenn: Betrieb unter 60 °C. Jährliche Wartung durchgeführt

F4: Sind Klemmenblöcke wiederverwendbar?

A: Schraubentypen: Ja (max. 3 Nachziehdrehmomente). Federtypen: Nein – nach dem Trennen austauschen.

F5: Wie wählt man die idealen Klemmenleisten aus?

A: Priorisieren Sie:

UL/IEC, TÜV, ROHS, SGS, CQC-Zertifizierung

Umweltverträglichkeit

Wartungsmerkmale
