Fragen Sie einen Elektroingenieur oder Techniker nach den grundlegendsten und zugleich kritischsten Komponenten in einem Gehäuse Reihenklemmen werden zweifellos ganz oben auf der Liste stehen. Diese unscheinbaren Steckverbinder sind das Rückgrat sicherer, organisierter und wartbarer elektrischer Verbindungen. Aber verstehen Sie wirklich ? Klemmenblöcke ? Lassen Sie uns tief in ihre Welt eintauchen und uns mit Typen, Auswahl, Fehlerbehebung, Vor- und Nachteilen sowie wichtigen FAQs befassen.
1. Was ist ein Klemmenblock?
Was ist im Grunde ein Klemmenblock ? Ein , auch Verbindungsklemme, Klemmenleiste oder Schraubklemme genannt , Klemmenblock ist ein modularer, isolierter Block, der zwei oder mehr Drähte mithilfe eines Klemmmechanismus zusammenhält. Betrachten Sie es als einen sicheren, organisierten Knotenpunkt.
Wofür werden Reihenklemmen verwendet?
Ihre Funktion als Klemmenblock ist vielfältig. .Verbinden : Verbinden Sie Drähte sicher in Schalttafeln, Maschinen, Gebäudeverkabelungen und unzähligen anderen Anwendungen. Verteilen : Effiziente Verteilung von Strom (Erdungsblöcke, Stromschienen) oder Signalen (Sensoreingänge). Organisieren : Bringen Sie Ordnung in die komplexe Verkabelung und verbessern Sie die Lesbarkeit und Wartung erheblich. .Isolieren : Sorgen Sie für eine elektrische Isolierung zwischen den Schaltkreisen. Brücke : Einfaches Verbinden oder Trennen von Stromkreisen mithilfe von Überbrückungsschienen oder Verbindungen. Übergang : Schnittstelle zwischen verschiedenen Kabeltypen oder -größen oder zwischen Feldverkabelung und Leiterplatte. Im Wesentlichen
Was machen Klemmenblöcke??
Sie bieten eine sichere, zuverlässige und wartungsfreundliche Methode zur Verwaltung elektrischer Verbindungen. (Erfahren Sie mehr über grundlegende elektrische Anschlüsse: Internationale Elektrotechnische Kommission – Verdrahtungsgeräte )
2. Klemmenblocktypen: Navigieren durch die Vielfalt
Für die Auswahl ist es wichtig , die verschiedenen Arten von Klemmenblöcken zu verstehen . Hier sind die gängigsten Anschlussklemmentypen :
Barriere-Anschlussblöcke : Verfügen über Schraubklemmen, die durch isolierende Barrieren getrennt sind. Äußerst verbreitet, robust und vielseitig für Stromanschlüsse. Hervorragend geeignet für größere Drähte.
Anschlussblöcke für die Leiterplattenmontage : Direkt auf Leiterplatten (PCB) gelötet. Wird häufig in der Elektronik verwendet, um externe Drähte mit der Platine zu verbinden. Es gibt viele Untertypen (Stiftleisten, Buchsenleisten – manchmal allgemein als Stiftleistentypen bezeichnet ).
Anschlussblöcke für die DIN-Schienenmontage: Lässt sich auf eine Standard-DIN-Schiene (35 mm oder 15 mm breit) aufstecken und ermöglicht so modulare, flexible und leicht rekonfigurierbare Panel-Layouts. Dies ist die vorherrschende Montageart in industriellen Schalttafeln. (Standardisierungsinformationen: Übersicht DIN-Schienennormenüber .
Durchgangsklemmenblöcke: Einfache Blöcke, bei denen der Eingangsdraht direkt mit dem Ausgangsdraht (Ein-/Ausgang) verbunden wird. Wird für einfache Kabel-zu-Kabel-Verbindungen innerhalb eines Panels verwendet.
Erdungsklemmenblöcke: Speziell für den Anschluss von Schutzerde (PE) oder Erdungsleitern konzipiert. Häufig grün/gelb, möglicherweise mit Metallmontagefuß für den direkten Chassisanschluss.
Sicherungsklemmenblöcke: Integrieren Sie einen Sicherungshalter in den Block und sorgen Sie so für Stromkreisschutz direkt am Verbindungspunkt. Stromverteilungsblöcke (Sammelschienen): Entwickelt für Hochstromanwendungen, die Strom von einem einzelnen großen Eingang auf mehrere kleinere Ausgänge verteilen. Sensor-/Aktor-Anschlussblöcke: verfügen oft über Federklemmenanschlüsse (z. B. Push-In- oder Hebel-Anschlüsse) für den schnellen Anschluss von Sensor-/Aktorkabeln mit geringem Durchmesser. Möglicherweise verfügt es über Trennfunktionen.

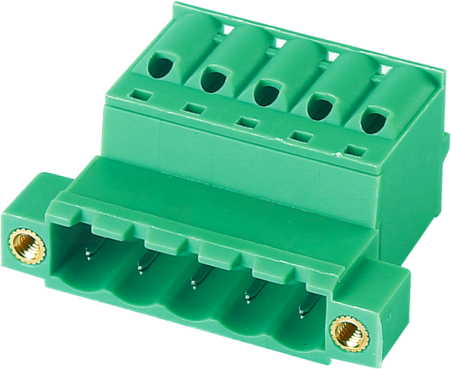

Steckbare Anschlussblöcke : Bestehen aus einem an der Schalttafel/DIN-Schiene befestigten Sockel und einem steckbaren Anschlussoberteil. Ermöglicht das schnelle Trennen ganzer Kabelabschnitte für Wartungs-/Testzwecke.
Jeder Klemmenblock-Steckverbindertyp zeichnet sich in unterschiedlichen Szenarien aus.
Industrielle Automatisierung : Aufgrund der Modularität und schnellen Neukonfiguration dominieren DIN-Schienenblöcke die SPS-Verkabelung.
Energiespeicher : Sicherungsblöcke schützen Batteriekreise vor Überlastungen in Anlagen für erneuerbare Energien.
Bahnsysteme : Federklemmen sorgen für vibrationsbeständige Signalverbindungen.
Chemieanlagen : Explosionsgeschützte DIN-Blöcke (zertifiziert für ATEX/IECEx Zone 1) verhindern Entzündungen in Gefahrenbereichen.
PCB-Elektronik : Pin-Header-Schnittstellensensoren in IoT-Geräten mit begrenztem Platzangebot.
Steuerung mit hoher Dichte : Dreistufige Blöcke (CTL2.5UH) trennen Signale/Leistung in kompakten Automatisierungsschränken.
3. Auswahl, Installation und Nutzung: So machen Sie es richtig
Die Auswahl und Verwendung der richtigen Klemmenblocktypen ist für Sicherheit und Zuverlässigkeit von größter Bedeutung.
Auswahlkriterien : Nennstrom: Muss den maximal erwarteten Strom des Stromkreises überschreiten (reduzierende Faktoren wie Umgebungstemperatur und benachbarte Anschlüsse berücksichtigen).
(Sicherheitsstandards: UL-1059 -Klemmenblock . ) .Spannungsnennwert: Muss die Arbeitsspannung des Stromkreises (Wechselstrom und Gleichstrom) überschreiten Kabelgröße/-stärke: Muss den angeschlossenen Kabelgrößen (Mindest- und Höchstgröße) entsprechen.
Anschlussart: Schraubklemme (universell, robust), Federklemme (einsteckbar, schnell, vibrationsfest), Schneidklemmtechnik (IDC – schnell, kein Abisolieren für massiven Kern), Ring-/Flachsteckzunge.
Montage: DIN-Schiene, Leiterplatte, direkte Schalttafelmontage, Durchsteckmontage, SMD.
Pole Count: Anzahl der separaten Stromkreise pro Block/Modul.
Umwelt: IP-Schutzart (Eindringen von Staub/Wasser), Betriebstemperaturbereich, chemische Beständigkeit, Vibrationsbeständigkeit.
Zertifizierungen: UL, CSA, IEC, VDE, ATEX (für explosionsgefährdete Bereiche) nach Bedarf.
Besonderheiten: Absicherung, Trennmöglichkeiten, Prüfpunkte, Überspannungsschutz, Markierungsfelder.
Best Practices für die Installation: Sichere Montage: Stellen Sie sicher, dass die DIN-Schienen- oder Schalttafelmontage fest sitzt.
Korrekt abisolieren: Isolieren Sie die Drahtisolierung auf die empfohlene Länge ab (normalerweise auf dem Block markiert) – nicht zu kurz (schlechter Kontakt) und nicht zu lang (Risiko bei freiliegendem Kupfer).
Richtig festziehen: Verwenden Sie für Schraubklemmen die richtige Schraubendrehergröße und das richtige Drehmoment gemäß den Herstellerangaben. Vermeiden Sie ein zu starkes Anziehen, da dies zu einer Beschädigung der Klemme oder des Kabels führen kann. Überprüfen Sie die Dichtheit regelmäßig.
Verwendung von Aderendhülsen: Sehr empfehlenswert für Litzendrähte, insbesondere mit Schraubklemmen. Verhindert Strangbrüche und sorgt für eine zuverlässige Verbindung.
Beachten Sie die Polarität und Beschriftung: Schließen Sie die Drähte richtig an (z. B. L/N/PE, +/-) und beschriften Sie beide Enden deutlich.
Abstand einhalten: Sorgen Sie für ausreichende Kriech- und Luftabstände zwischen den Klemmen, insbesondere bei höheren Spannungen.
Anwendungstipps: Überschreiten Sie niemals den Nennstrom/die Nennspannung. Verwenden Sie Jumper/Brücken korrekt für gemeinsame Verbindungen. Lassen Sie die Anschlussabdeckungen nach Möglichkeit aus Sicherheitsgründen auf. Überprüfen Sie die Verbindungen regelmäßig auf Anzeichen von Hitze (Verfärbung), Korrosion oder Lockerung.
4. Häufige Fehler und Lösungen: Grundlagen zur Fehlerbehebung
Auch bei robusten Reihenklemmen können Probleme auftreten:
Überhitzung/Brennen:
Ursache: Wackelkontakt (hoher Widerstand), Überlastung (überhöhter Nennstrom), Korrosion, unterdimensionierter Draht.
Fix: Sofort stromlos schalten! Beschädigten Block ersetzen. Sorgen Sie für eine dichte Verbindung, die richtige Dimensionierung und die richtige Umgebung. Überprüfen Sie den gesamten Stromkreis auf Fehler.
Intermittierende Verbindung/Fehler: Ursache: Lockere Schraube/Feder, Vibration, beschädigte Drahtlitze (insbesondere Litzendraht ohne Aderendhülse), Korrosion.
Behebung: Verbindung wieder festziehen (Drehmoment prüfen), Aderendhülsen an Litzendrähten verwenden, Verkabelung gegen Vibrationen sichern, Korrosion beseitigen oder Block/Draht austauschen.
Korrosion: Ursache: Eindringen von Feuchtigkeit, korrosive Atmosphäre, unähnliche Metalle.
Lösung: Verwenden Sie Klemmenblöcke mit geeigneter IP-Schutzart und korrosionsbeständigen Materialien (Edelstahlschrauben). Tragen Sie Schutzfett (dielektrisches Fett) auf, sofern vom Hersteller angegeben. Korrodierte Bauteile ersetzen.
Mechanische Schäden: Ursache: Physische Einwirkung, Überbeanspruchung der Drähte, unsachgemäße Werkzeugverwendung.
Behebung: Beschädigten Block oder Gehäuse ersetzen. Stellen Sie sicher, dass die Drähte ordnungsgemäß abgestützt bzw. zugentlastet sind.
Kurzschlüsse: Ursache: Drahthaare (verirrte Litzen), Schmutz/Verunreinigung, falsche Verkabelung, beschädigte Isolierung.
Fix: Stromlos schalten! Schneiden Sie vereinzelte Litzen vorsichtig ab, entfernen Sie Schmutz, überprüfen Sie die Verkabelung und ersetzen Sie beschädigte Komponenten. Auf ausreichenden Abstand achten.
5. Nachteile und intelligente Auswahl für Ingenieure und Beschaffung
Jeder Anschlussklemmentyp hat Stärken und Schwächen.
Barriereblöcke: Vorteile: Hohe Stromkapazität, robust, vielseitige Drahttypen/-größen, hervorragend für die Stromversorgung. Nachteile: Langsamere Installation, erfordert Werkzeuge, sperriger.
Leiterplattenmontageblöcke: Vorteile: Kompakt, kostengünstig für große Stückzahlen, direkte Leiterplattenschnittstelle.
Nachteile: Begrenzter Strom/Spannung im Vergleich zu Panel-Blöcken, Löten erforderlich, weniger wartbar.
DIN-Schienenmontageblöcke: Vorteile: Modular, flexibel, einfache Installation/Wartung, große Auswahl an Typen, Industriestandard. Nachteile: Benötigt Platz auf der DIN-Schiene.
Federklemmblöcke (Push-in): Vorteile: Sehr schnelle Installation, oft ohne Werkzeug, ausgezeichnete Vibrationsfestigkeit. Nachteile: Im Allgemeinen niedrigerer Nennstrom als bei Schraubtypen, am besten mit Litzendrähten mit festem Kern oder Aderendhülsen, kann das Lösen schwieriger sein.
Erdungsblöcke: Vorteile: Gewährleistet einen zuverlässigen, dedizierten Erdungspfad, oft mit hohem Strom. Nachteile: Nur für bestimmte Zwecke.
Sicherungsblöcke: Vorteile: Integrierter Schutz, platzsparend, klare Anzeige. Nachteile: Höhere Kosten pro Punkt, Austausch der Sicherung erforderlich.
Auswahl des richtigen Typs – Ein Leitfaden für Ingenieure: Schaltungsanforderungen Zuerst: Definieren Sie Spannung, Strom und Signaltyp (Leistung, Daten, Sensor). Umwelt: Hart? Vibration? Feuchtigkeit? Staub? Temperaturextreme? Bestimmt IP-Schutzart, Materialien und Verbindungstyp (Federklemmen sind vibrationsfest). Wählen Sie den Formfaktor entsprechend. Wartung : Ist eine häufige Trennung der Verbindung erforderlich?
Ideal sind steckbare Typen . Sicherheit & Standards: Obligatorische Zertifizierungen? Entscheidend für die UL-/CE-Kennzeichnung usw. .Zukunftssicher : Erwägen Sie mögliche Erweiterungen oder Änderungen.
Die Modularität der DIN-Schiene hilft. Beschaffung: Gesamtbetriebskosten : Kaufen Sie nicht nur das Billigste. Berücksichtigen Sie Zuverlässigkeit, Langlebigkeit, einfache Installation (Arbeitskosten), Wartungskosten und mögliche Ausfallzeiten aufgrund von Ausfällen. Qualitätsblöcke sparen langfristig Geld.
Lieferantenzuverlässigkeit: Konsistente Lieferkette? Technische Unterstützung? Ruf?
Volumen & Verpackung: Bietet der Lieferant geeignete Mengen und Verpackungen (Rollen, Kartons) an?
Kompatibilität: Stellen Sie sicher, dass ausgewählte Blöcke mit vorhandenen Systemen kompatibel sind
( DIN-Schienentyp , Jumper-Systeme).
Value Engineering: Arbeiten Sie mit dem Engineering zusammen, um geeignete Alternativen zu identifizieren, die den Spezifikationen entsprechen, ohne zu viel Engineering durchzuführen. Kann ein Standard-Barriereblock anstelle eines Spezialtyps ausreichen?
6. Häufig gestellte zu Klemmenblöckens Fragen
F: Sind Klemmenblöcke wiederverwendbar?
A: Im Allgemeinen ja! Schraubklemmen können wiederholt gelöst/festgezogen werden. Federklemmen (Push-In) können normalerweise mit einem Werkzeug gelöst werden (häufig ein kleiner Schraubendreher im Löseloch). Vermeiden Sie eine übermäßige Wiederverwendung, da dies zur Abnutzung des Klemmmechanismus führen kann.
F: Kann ich die Drahtgrößen in einem einzelnen Klemmenblock kombinieren?
A: Es wird nicht empfohlen, es sei denn, der Hersteller gibt dies ausdrücklich für diesen bestimmten Block an. Unterschiedliche Drahtgrößen können zu ungleichmäßigem Klemmdruck und unzuverlässigen Verbindungen führen. Verwenden Sie für den jeweiligen Bereich konzipierte Blöcke oder separate Klemmen.
F: Was ist der Unterschied zwischen einem Klemmenblock und einem Steckverbinder (z. B. Stift/Buchse)?
A: Klemmenblöcke sind typischerweise feste Montagepunkte innerhalb eines Gehäuses zum Verbinden/Verteilen von Drähten. Steckverbinder (wie Stift-/Buchsentypen) sind in der Regel zusammengesteckte Paare, die für die wiederholte Verbindung/Trennung zwischen Geräten oder Unterbaugruppen konzipiert sind. Klemmenblöcke häufig verwenden intern Steckverbinder ( steckbare Typen ).
F: Wie fest sollten Schraubklemmen sein?
A: Entscheidend ist, dass die Verbindung fest genug ist, um eine sichere Verbindung mit geringem Widerstand zu gewährleisten, aber nicht so fest, dass der Schraubenkopf abgestreift, die Schraube abgeschert, die Drahtlitzen gequetscht oder das Klemmengehäuse beschädigt werden. Beziehen Sie sich immer auf den vom Hersteller angegebenen Drehmomentwert, sofern verfügbar. Verwenden Sie für kritische Anwendungen einen Drehmomentschraubendreher.
F: Sind Aderendhülsen notwendig?
A: Sehr empfehlenswert für Litzendrähte, insbesondere in Schraubklemmenblöcken. Sie verhindern Strangbrüche, stellen sicher, dass alle Stränge gleichmäßig erfasst werden, verbessern die Leitfähigkeit und verringern das Risiko, dass streunende Stränge Kurzschlüsse verursachen. Oftmals zwingend erforderlich für die Einhaltung von Sicherheitsstandards.
F: Wie wähle ich die richtige Stromstärke aus?
A: Der Nennstrom des Klemmenblocks muss den maximalen Betriebsstrom des Stromkreises überschreiten. Wenden Sie Reduzierungsfaktoren an: Reduzieren Sie den nutzbaren Nennstrom bei hohen Umgebungstemperaturen (>40 °C sind üblich), wenn mehrere benachbarte Anschlüsse hohen Strom führen oder in Umgebungen mit starken Vibrationen. Konsultieren Sie die Herabstufungskurven des Herstellers.
7. Fazit: Der kritische Verbindungspunkt
Reihenklemmen sind weit mehr als einfache Verbindungspunkte; Sie sind von grundlegender Bedeutung für die Sicherheit, Zuverlässigkeit, Organisation und Wartungsfreundlichkeit praktisch jedes elektrischen Systems. Zu verstehen, was ein Klemmenblock in elektrischen Systemen wirklich bedeutet – von den Klemmenblocktypen und ihrer spezifischen Funktion als Klemmenblock bis hin zur richtigen Auswahl, Installation und Fehlerbehebung – ist für Ingenieure, Techniker und Beschaffungsfachleute gleichermaßen von grundlegender Bedeutung.
Durch sorgfältige Berücksichtigung der elektrischen Anforderungen, Umgebungsbedingungen, Anwendungsanforderungen und Gesamtbetriebskosten können Sie sicher die optimalen Klemmenblocktypen für Ihr Projekt auswählen. Denken Sie daran, dass sich die Investition in hochwertige Komponenten und ordnungsgemäße Installationspraktiken durch erhöhte Sicherheit, geringere Ausfallzeiten und langfristige Systemzuverlässigkeit auszahlt. Unterschätzen Sie niemals die Kraft einer gut ausgewählten und richtig installierten Klemmenleiste – sie ist wirklich der heimliche Held, der Ihre elektrischen Systeme zusammenhält.
