Cablare correttamente una morsettiera è un'abilità fondamentale nei lavori elettrici, garantendo connessioni sicure e affidabili. Questo articolo ti aiuterà a comprendere i passaggi essenziali, dalla preparazione dei cavi al loro corretto fissaggio all'interno di vari tipi di morsettiere.
Contenuto
Le morsettiere ,sono connettori elettrici modulari e isolati progettati per fissare e collegare insieme due o più fili. Forniscono un modo sicuro, organizzato e affidabile per gestire circuiti elettrici complessi, facilitando la distribuzione dell'alimentazione, l'instradamento dei segnali e il cablaggio di controllo. Essenzialmente, fungono da hub centrale in cui è possibile collegare, scollegare e manutenere facilmente più cavi senza la necessità di saldature o giunzioni dirette.
Le caratteristiche chiave includono:
· Design modulare: possono essere assemblati fianco a fianco su una guida DIN per creare banchi di connessioni.
· Isolamento: l'alloggiamento impedisce il contatto accidentale tra i conduttori e fornisce protezione contro le scosse elettriche.
· Meccanismi di bloccaggio: i cavi vengono fissati utilizzando vari metodi, come viti, molle o design a inserimento, offrendo diversi livelli di facilità d'uso e resistenza alle vibrazioni.
· Varietà di tipi: disponibile in numerose configurazioni, tra cui passante, messa a terra, sezionatore e multilivello, per soddisfare le diverse esigenze applicative.

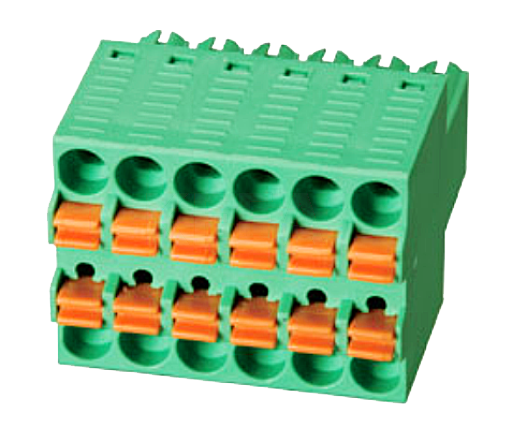

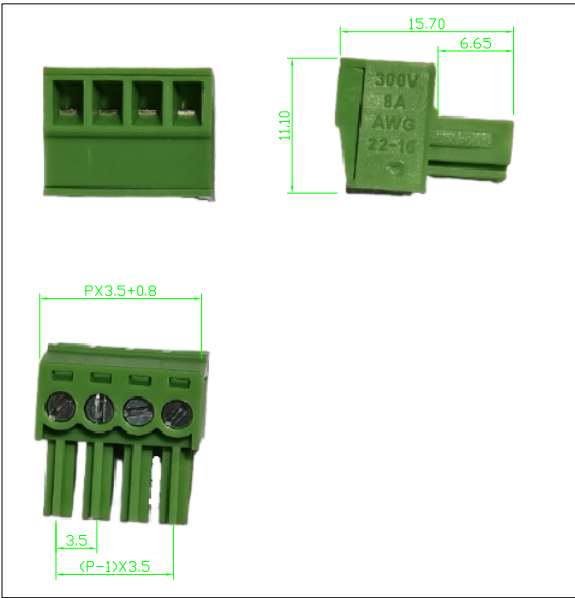

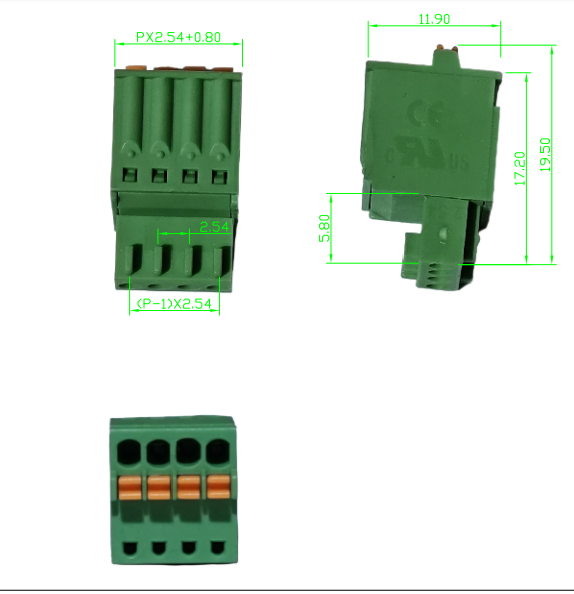

Le morsettiere della serie plug-in hanno due parti inserite e collegate. Una parte preme il filo in posizione e poi si collega all'altra parte. Questa parte è saldata alla scheda PCB. Questo design antivibrante garantisce una connessione ermetica a lungo termine e l'affidabilità del prodotto finito. Gli zoccoli possono aggiungere alette di montaggio su entrambe le estremità, proteggendo principalmente le linguette e prevenendo uno scarso allineamento. Il design della presa garantisce inoltre che la presa si adatti correttamente al corpo femminile.
Le prese possono anche essere dotate di dispositivi di fissaggio e bloccaggio. Gli elementi di fissaggio di montaggio forniscono un fissaggio più sicuro alla scheda PCB. La posizione di bloccaggio a scatto può bloccare il master e la presa dopo l'installazione. Una varietà di design delle prese può adattarsi ai diversi metodi di inserimento dei master. Ad esempio: orizzontale, verticale o inclinato rispetto al PCB, ecc. È possibile selezionare diversi metodi in base alle esigenze del cliente. Sono disponibili sia calibri metrici che standard.
È adatto per apparecchiature di alimentazione, industria automobilistica, illuminazione a LED, apparecchiature per sale computer, elettrodomestici, apparecchiature di sicurezza, apparecchiature di controllo industriale, apparecchi speciali, ecc.
È la forma più economica della tecnologia di cablaggio esistente.
È adatto per la costruzione di apparecchiature elettriche, di controllo industriale, solare fotovoltaico, industria automobilistica, illuminazione a LED, generazione di energia eolica, strumentazione, apparecchiature mediche, ecc.

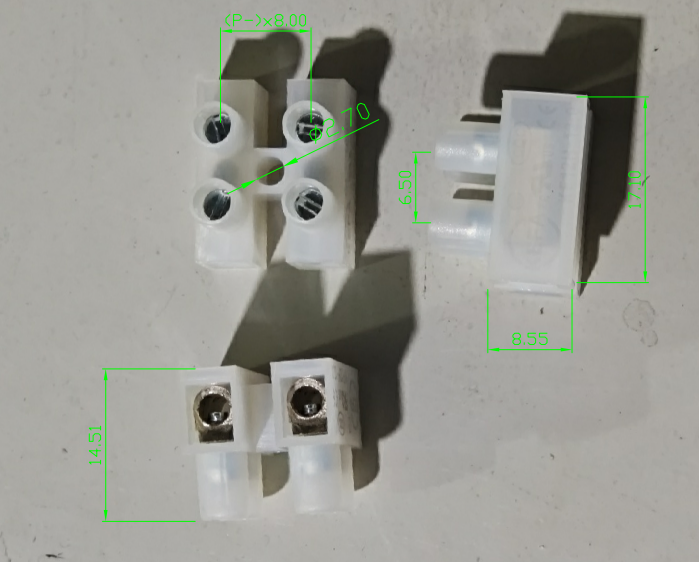

Serie europea della morsettiera Morsettiera serie tipo recinzione

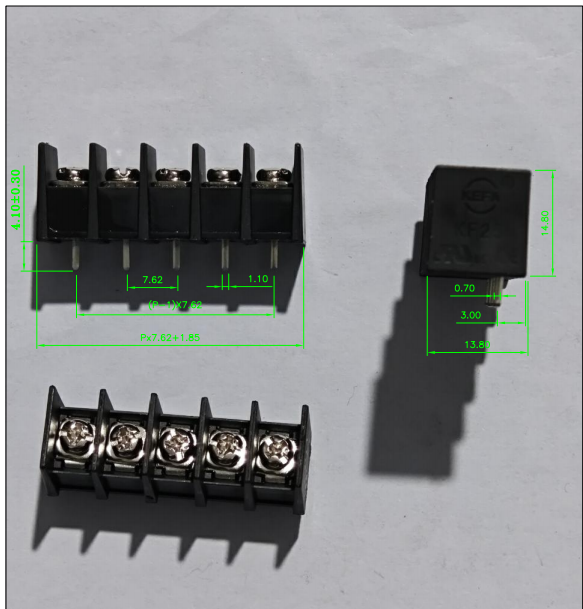

La morsettiera di tipo recinzione/barriera può ottenere connessioni sicure, affidabili ed efficaci. Soprattutto nell'uso ad alta corrente e alta tensione dell'ambiente più ampiamente.
È adatto per sistemi di controllo e distribuzione elettrici, sistemi di automazione industriale, elettronica di potenza, sistemi di distribuzione navale, sistemi di illuminazione di autostrade e ponti, sistemi di monitoraggio della sicurezza, apparecchiature mediche, ecc. Come variatori di luci chirurgiche, respiratori, pannelli di controllo di distribuzione nelle cabine delle navi, centri di carico e sistemi di controllo integrati e altre apparecchiature.

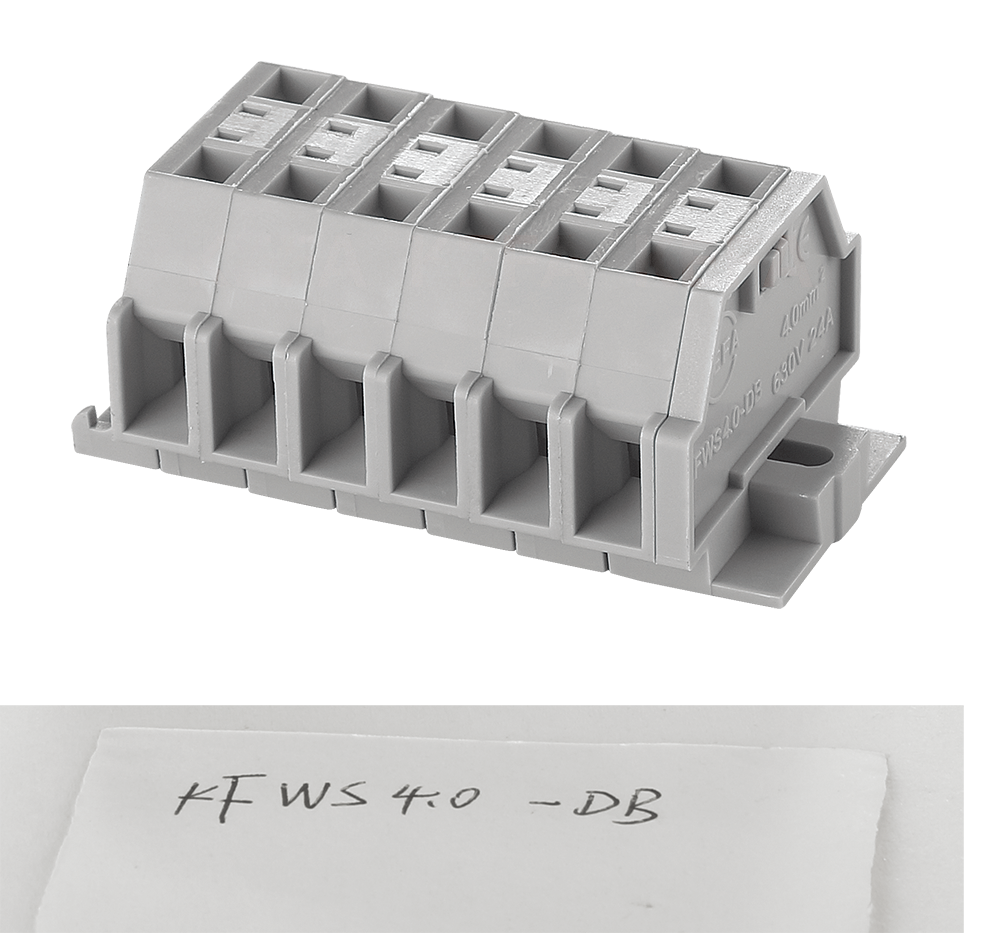

La morsettiera a molla è una nuova morsettiera che utilizza un dispositivo a molla. Applicabile all'industria mondiale dell'ingegneria elettrica ed elettronica. Come illuminazione, controllo degli ascensori, strumentazione, energia, prodotti chimici e automobilistici.
È adatto per apparecchiature elettroniche, automazione industriale, sistemi robotici, sistemi energetici e di alimentazione, elettronica automobilistica, illuminazione a LED, cartelloni pubblicitari e altra illuminazione esterna, allarmi antincendio e sistemi di sicurezza.
La morsettiera montata su guida adotta una tecnologia di connessione filettata affidabile, una tecnologia di interruzione della tolleranza elettronica e la più recente tecnologia di connessione elettrica.
È ampiamente utilizzato nell'elettronica di potenza, nella comunicazione, nel controllo elettrico, nell'alimentazione, ecc.
La morsettiera di terra viene utilizzata per mettere a terra i collegamenti all'interno di un pannello di controllo industriale. Può anche mettere a terra la morsettiera stessa al supporto o alla guida DIN. Queste morsettiere hanno una connessione metallica dalla terminazione del cavo alla parte inferiore del blocco dove si fissa al pannello. Ciò elimina la necessità di far passare un filo alla connessione di terra principale.

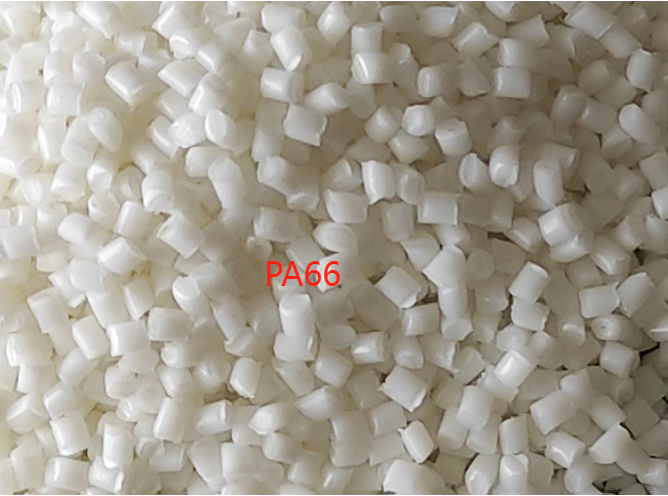

La selezione dei materiali della morsettiera influisce direttamente sulle prestazioni complessive del prodotto. Prendendo come esempio i materiali plastici: se il progetto si basa sugli standard di ritardanza di fiamma UL94 V-0, è fondamentale valutare attentamente se i parametri tecnici nelle schede tecniche delle proprietà dei materiali dei vari fornitori possono soddisfare gli standard di prodotto, come la tensione di resistenza agli urti e i test di resistenza all’invecchiamento.
Per i materiali metallici, la scelta del materiale della molla di contatto TP (Terminal Plate) è particolarmente critica. Questa molla di contatto deve soddisfare sia determinati requisiti di conduttività (trasporto di corrente) sia possedere proprietà elastiche specifiche, il che presenta sfide significative per i nostri ingegneri nella selezione dei materiali. Proprio in questo aspetto risiede l'attuale tendenza perseguita dai produttori di connettori nei componenti elastici, con molti produttori di materiali metallici che si stanno impegnando in questo campo.
La conduttività influisce direttamente sull'aumento della temperatura e sulla resistenza di contatto, mentre le prestazioni elastiche sono correlate alla composizione chimica del materiale, al modulo elastico, alla durezza e alla resistenza alla trazione. Il modulo elastico dovrebbe essere calcolato utilizzando la quarta formula della teoria della resistenza della meccanica dei materiali.
Maggiore è la conduttività del materiale, minore è la resistenza di contatto e di conseguenza minore è l'aumento di temperatura. La forza di inserimento/estrazione segue una relazione curva quadratica con la resistenza di contatto. La resistenza del contatto consiste principalmente di: resistenza alla costrizione, resistenza del film e resistenza alla massa (la resistenza intrinseca del conduttore). Tra questi, la resistenza del film rappresenta il 70-80% della resistenza totale ed è il fattore principale che influenza la durata di vita del connettore, meritando quindi la massima attenzione.
Ad esempio, confrontando terminali placcati in oro e argentati: sebbene l'argento abbia una conduttività maggiore dell'oro, la sua stabilità chimica è inferiore, con conseguente resistenza del film significativamente più elevata rispetto alla placcatura in oro. Pertanto, la comprensione di queste relazioni fornisce un significato guida per la selezione dei materiali e funge da prerequisito per la progettazione del prodotto.
Shanghai Shanye Electronics (agente di KEFA ELECTRONICS) fondata nel 2017 è un fornitore basato sulla tecnologia, specializzato in morsettiere, connettori, impermeabili. Con molti anni di sviluppo, l'azienda Shanye possiede molte linee di prodotti, in grado di soddisfare le diverse richieste dei clienti. KF136HT è una morsettiera ad alta corrente, la sezione trasversale nominale è 16 mm² . Potremmo produrre da 2P a 24P. Il metodo di connessione è il collegamento a vite con manicotto di tensione delle posizioni. Questo può essere sostituito con il tipo 1774137 di Phoenix.
Ottimi anche altri fornitori di morsettiere. ad esempio Phoenix , Wago, Dinkle, degson, ecc., Il marchio Phoenix è ben noto nel mondo da così tanti anni, hanno più tipi di morsettiere tra cui scegliere. La qualità è molto buona, ma il prezzo è molto più alto, il marchio Wago proviene quasi da Phoenix, il loro mercato obiettivo principale e i clienti sono diversi, l'azienda Dinkle con sede a Taiwan, anch'essa sviluppata in alcuni anni, come cliente, puoi scegliere il fornitore in cui si adatta alle tue esigenze, confrontalo con qualità, prezzo, servizio e così via.

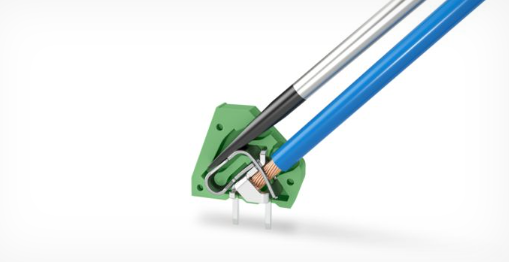

È essenziale inserire correttamente un filo in una morsettiera. anche se apparentemente semplice, il cablaggio della morsettiera richiede attenzione ai dettagli per evitare collegamenti allentati, guasti elettrici e potenziali rischi per la sicurezza. Innanzitutto, preparare il cavo giusto. Per le morsettiere a vite, utilizzare il cacciavite della dimensione corretta per allentare sufficientemente la vite, aprendo la piastra di bloccaggio interna o la ganascia. Se si tratta di un tipo con morsetto a molla o push-in, attivare la leva di rilascio o il pulsante per aprire il punto di bloccaggio. Assicurati che l'apertura sia sufficientemente ampia per inserire facilmente il cavo preparato senza forzarlo. Infine, tira delicatamente il cavo inserito per assicurarti che sia tenuto saldamente all'interno della morsettiera e non possa essere facilmente estratto. Ispezionare visivamente la connessione per confermare che nessun filo scoperto sia esposto oltre il corpo del blocco e che l'isolamento sia posizionato correttamente contro il blocco terminale. Questa fase di verifica è fondamentale per prevenire cortocircuiti e garantire affidabilità a lungo termine
di progettazione strutturale delle morsettiere &Dettagli tecnici e soluzioni
La progettazione strutturale delle morsettiere è fondamentale per prestazioni e affidabilità. Sulla base della nostra esperienza pratica, ogni serie di prodotti presenta requisiti unici che devono essere affrontati attraverso un'attenta progettazione. Le considerazioni chiave sulla progettazione includono: Ritenzione della vite: impedisce alle viti di allentarsi o cadere. Profili di prodotto giuntati: design curvi anteriore/posteriore per assemblaggi composti da più pezzi. Deformazione a lunga portata: riduce al minimo la flessione nelle morsettiere estese. Controllo dello spessore della parete: evita il restringimento e la deformazione dovuti alla distribuzione non uniforme del materiale. Metodi anti-caduta delle viti. Utilizziamo principalmente quattro approcci: Design a tre nervature: le nervature interne afferrano la vite. filettature。Colletto crimpato: la fascia metallica si comprime attorno alla vite。Orifizio con collo (più comune) - L'apertura di dimensioni precise tiene saldamente la vite。Ritenzione stampata: le linguette metalliche sagomate impediscono il movimento della vite。Nota: sebbene l'orifizio con collo sia teoricamente meno comune a causa di problemi di produzione, rimane la nostra soluzione preferita per la maggior parte delle applicazioni (utilizzando plastica PA66).Specifiche dell'orifizio con collo (esempio di vite M3)。Diametro effettivo della vite M3: 2,90 mm。Ottimale Dimensioni dell'orifizio:Diametro interno: 2,5–2,6 mm.Spessore della parete: 0,4–0,5 mm.Caratteristica critica: la vite deve avere una sezione del gambo liscia leggermente più piccola dell'orifizio per consentire una corretta filettatura.Regolazione della produzione: i parametri dello stampaggio a iniezione devono essere ottimizzati per la coerenza.
Conclusione
Il corretto cablaggio di una morsettiera è essenziale per garantire collegamenti elettrici sicuri e affidabili. Seguendo i passaggi corretti, dalla selezione del cavo giusto e dalla sua preparazione accurata all'inserimento sicuro nel terminale, crei un percorso elettrico robusto ed efficiente.
Per tutte le vostre esigenze di vendita all'ingrosso di morsettiere, garantendo qualità e varietà, contattateci. Forniamo una gamma completa per soddisfare le diverse esigenze industriali e commerciali.
Domande frequenti
R: Considera questi fattori: la corrente nominale deve superare la corrente massima del circuito) la tensione nominale deve superare la tensione del sistema.
Calibro del filo .Condizioni ambientali (umidità, temperatura, vibrazioni
Tipo di connessione (a vite, a innesto, a barriera, su guida Din, con morsetto a molla o push-in)
R: Solo se: La morsettiera è progettata specificatamente per più cavi. La sezione combinata dei cavi non supera la capacità del terminale. Le normative elettriche locali lo consentono
R: Verificare la presenza di:Nessun filo scoperto visibile all'esterno del terminale.Il filo non può essere estratto tirandolo delicatamente.Nessun movimento nel punto di connessione.Le viti sono serrate ma non eccessivamente serrate
R: La manutenzione regolare include: Ispezione visiva annuale per eventuali segni di corrosione o danni. Controllo del serraggio dei terminali a vite. Pulizia di polvere/detriti dalle morsettiere. Monitoraggio di segni di surriscaldamento.
R: I puntali sono consigliati quando: si utilizzano cavi a trefoli con terminali a vite. si lavora in ambienti ad alte vibrazioni
R: Cercare questi segnali: Potenza intermittente o perdita di segnale. Archi o scintille visibili. Scolorimento o fusione della plastica. Luci tremolanti o malfunzionamento dell'apparecchiatura.
